16-канальный модуль реле промышленного класса (полная оптоизоляция PC817, ULN2803)

16-канальный релейный модуль промышленного класса для приложений с высокой плотностью коммутации, где важна стабильность системы. Ключевая особенность — полная (100%) гальваническая развязка между стороной логики и стороной силовой нагрузки. Лицензия MIT.

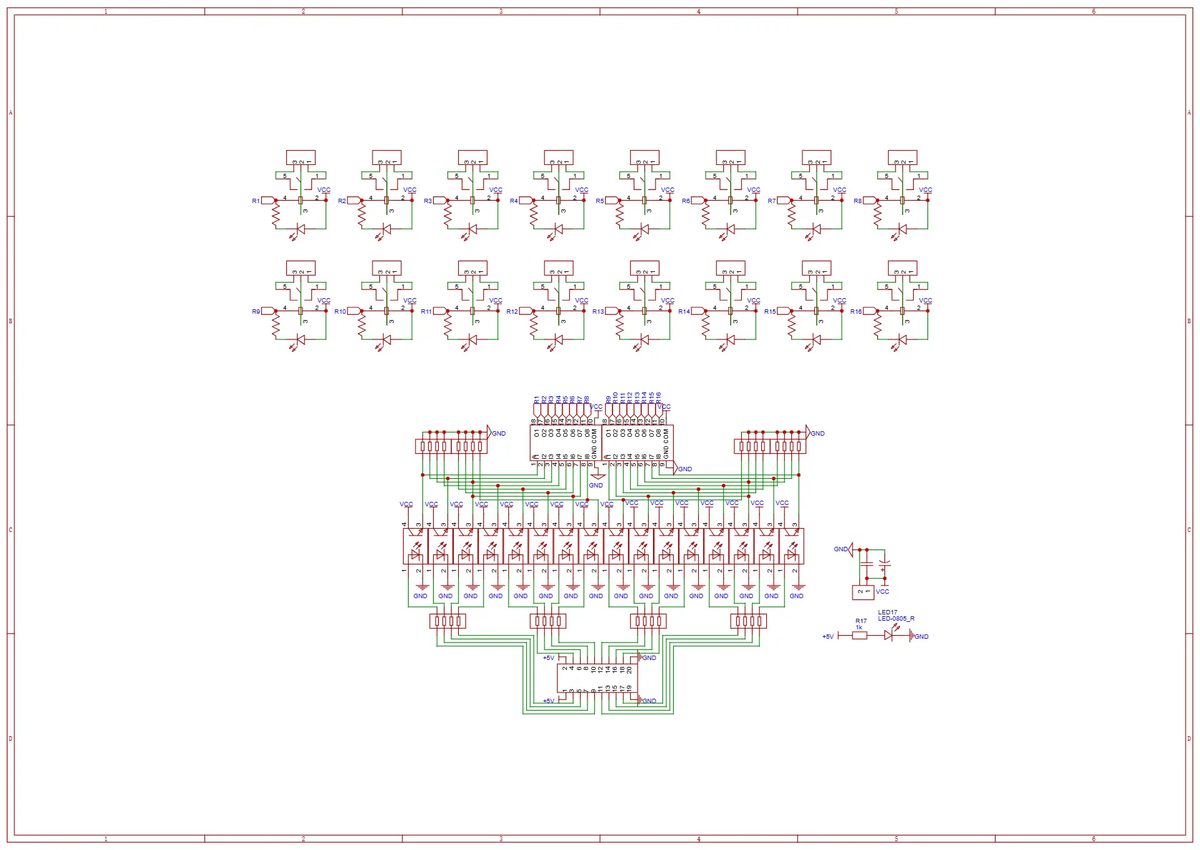

Управляющие сигналы передаются только светом через оптроны PC817 — прямой электрической связи между микроконтроллером (Arduino, Raspberry Pi, ПЛК) и релейной частью нет. Это устраняет земляные петли, предотвращает электромагнитные помехи (EMI) и защищает чувствительную электронику от высоковольтных выбросов и обратной ЭДС катушек реле. Для надёжной работы применён массив дарлингтоновских транзисторов ULN2803, способный обеспечить ток для одновременного срабатывания всех 16 реле при малом входном токе. Поддерживаются раздельные шины питания (реле — от отдельного внешнего источника) для полной помехозащищённости. У каждого канала — свой светодиод статуса и обратный (flyback) диод защиты.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/dnthoai11/relay-16-channel
