2023 Stars Project - Timing Dice интеллектуальный кубик для отсчета времени

Происхождение проекта

Этот проект зародился из программы, которую я давно делал на UnboxThreapy, знаменитом блогере на Youtube, специализирующемся на распаковке товаров. В то время он распаковал кубик для отсчёта времени. Он имел форму шестиугольной призмы, и каждая сторона была отмечена разным цветом. Когда пользователь кладёт товар вверх ногами на сторону, соответствующую числу, начинается отсчёт времени, и при завершении отсчёта раздаётся звуковой сигнал.

На самом деле, принцип его работы довольно просто понять, изучив его функциональность. В основном продаётся идея. Но надо сказать, что это действительно упрощает ситуации в повседневной жизни, которые требуют отсчёта времени. Это достаточно хороший товар, поэтому у меня возникла идея воспроизвести этот товар.
Перед созданием проекта я случайно искал этот товар на TB и оказалось, что это товар отечественной компании (но я не знаю, был ли он скопирован с зарубежного аналога).

Введение

Как упоминалось ранее, эта работа является воспроизведением кубика для отсчёта времени, имеющегося на рынке. Он имеет форму шестиугольной призмы с цифрами на каждой стороне, представляющими время отсчёта. Когда пользователь переворачивает кубик нужной стороной вверх, начинается отсчёт времени, и при завершении отсчёта раздаётся звуковой сигнал.

Кроме того, чтобы удовлетворить различные потребности, одна из шести сторон может быть настроена пользователем. Пользователь может настроить её с помощью двух кнопок на передней (верхней) части шестиугольной призмы. Передний экран отображает основную информацию системы, и во время отсчёта времени также отображается соответствующая анимация, показывающая прогресс отсчёта.

Ход проекта

• 2023.05 | Утверждение проекта.
• 2023.08 | Проверка печатной платы завершена.
• 2023.08 | Проектирование корпуса завершено.
• 2023.10 | Интеграционное тестирование завершено.

Принципы проектирования

(1) Анализ принципа

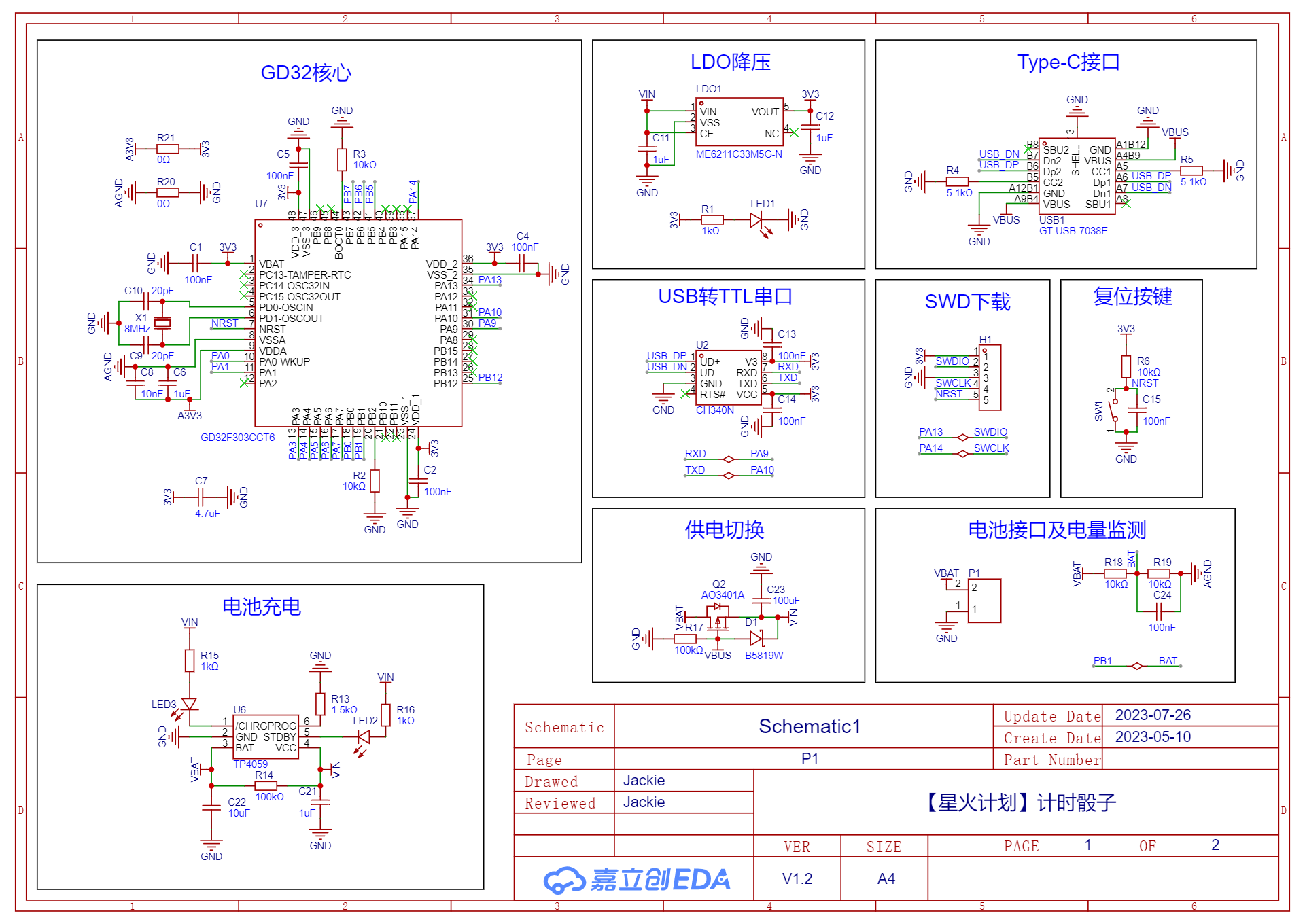

Прежде всего, исходя из функциональности этого товара, видно, что аппаратная часть относительно проста. Для отображения информации используется внешний круглый экран, а для взаимодействия с пользователем — две кнопки. Внутри необходим датчик ориентации, который является ключом к реализации отсчёта при переворачивании. Определяя угол переворачивания товара, можно судить о времени отсчёта; также есть зуммер для сигналов. Конечно, этот товар должен питаться от литий-ионного аккумулятора, поэтому ему также требуется соответствующая схема управления зарядом и разрядом, а также схема мониторинга питания.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/2023-spark-project-timing-dice
