Описание проекта

Идея проекта родилась из жизненной необходимости: у члена семьи витилиго, и ему требуется длительная фототерапия — облучение ультрафиолетом 308 нм. Один сеанс в больнице стоит около 150 юаней (а длится всего несколько секунд), готовые же аппараты 308 нм продаются в интернете по цене от 1000 до 10 000 юаней. Разобравшись, я понял, что главное в таком аппарате — светодиод с длиной волны 308 нм и схема его питания. Если светодиод 308 нм удастся купить, то, добавив драйвер и схему управления, можно собрать и свой «облучатель 308 нм».

Внимание: это экспериментальное устройство, оно НЕ является медицинским прибором и не может использоваться для лечения.

Лицензия

GPL-3.0.

Что умеет устройство

(1) Управляющий микроконтроллер — маломощная серия CW32 производства Xinyuan Semiconductor: формирует ШИМ для повышающего драйвера светодиодов, измеряет напряжение аккумулятора, выводит данные на OLED 0,91";

(2) источник света — четыре УФ-светодиода, включённые последовательно, длина волны 308 нм;

(3) драйвер стабилизированного тока SY7200AABC: входное напряжение 2,8–30 В, способен питать цепочки светодиодов до 30 В, есть защита от обрыва, КПД до 96%;

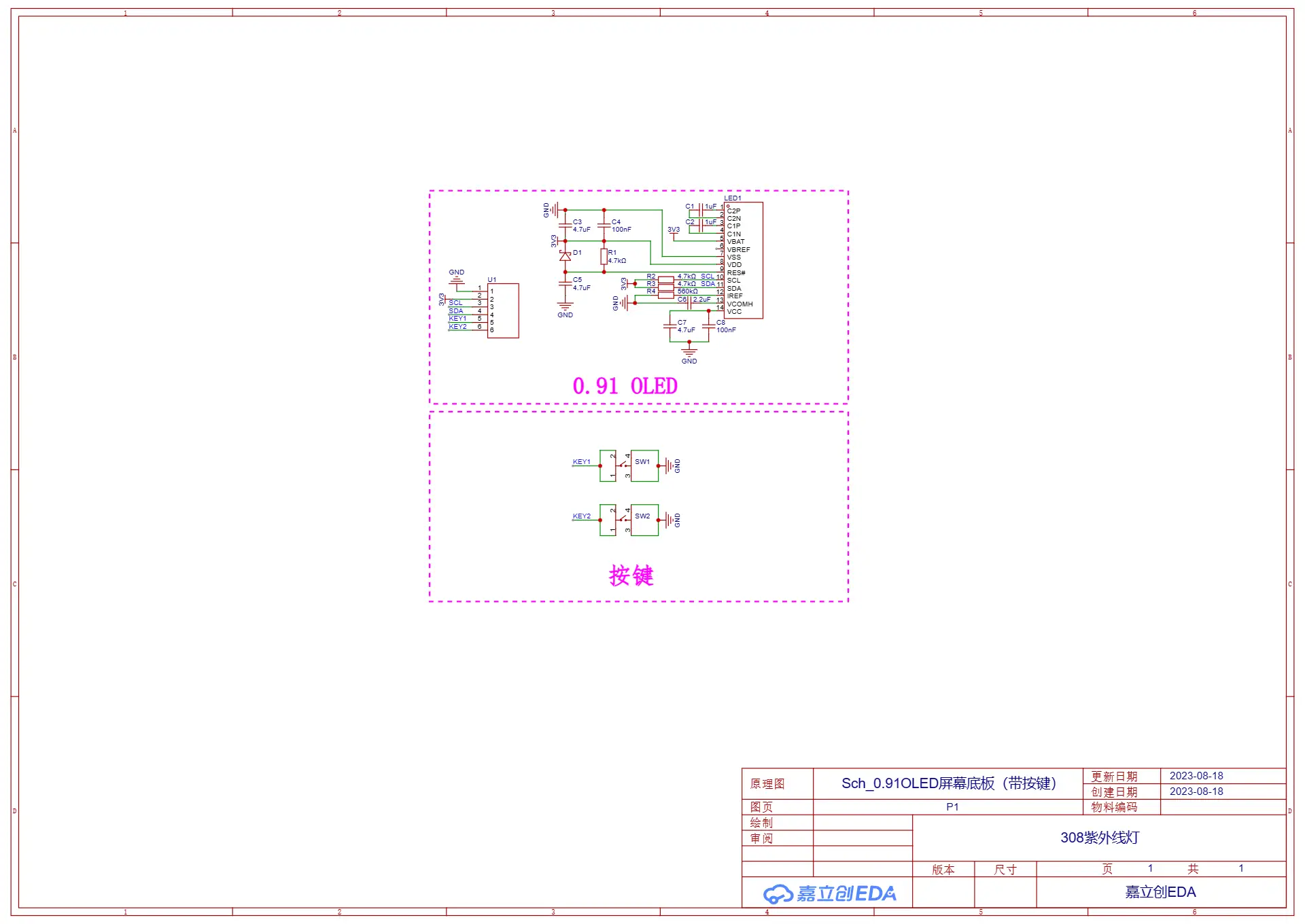

(4) экран OLED 0,91" показывает напряжение аккумулятора, ток светодиодов и текущую скважность ШИМ;

(5) питание от двух аккумуляторов 18650 с возможностью зарядки, состояние заряда показывают два светодиода;

(6) две кнопки рядом с экраном меняют скважность ШИМ и тем самым мощность УФ-светодиодов;

(7) измерительный усилитель тока INA199B1DCKR позволяет следить за током светодиодов в реальном времени;

(8) напряжение аккумулятора контролируется резистивным делителем;

(9) включение и выключение одной кнопкой — так удобнее;

(10) два индикаторных светодиода: один показывает, что УФ включён, второй — что аккумулятор разряжен;

(11) светодиоды установлены на алюминиевом основании, так лучше отводится тепло;

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/308-uv-lamp
