4-канальный релейный модуль на ESP8266 (Wi-Fi, Blynk)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- mohan01101001
- Лицензия
- TAPR Open Hardware License
ESP8266
Источник
https://oshwlab.com/mohan01101001/project_lprplppm
Лицензия: TAPR Open Hardware License · атрибуция автора
4-канальный релейный модуль с микроконтроллером ESP8266 для беспроводного управления по Wi-Fi.
Реле подключены к выводам GPIO16, GPIO14, GPIO12 и GPIO5. Приложен пример кода для работы с Blynk.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/mohan01101001/project_lprplppm

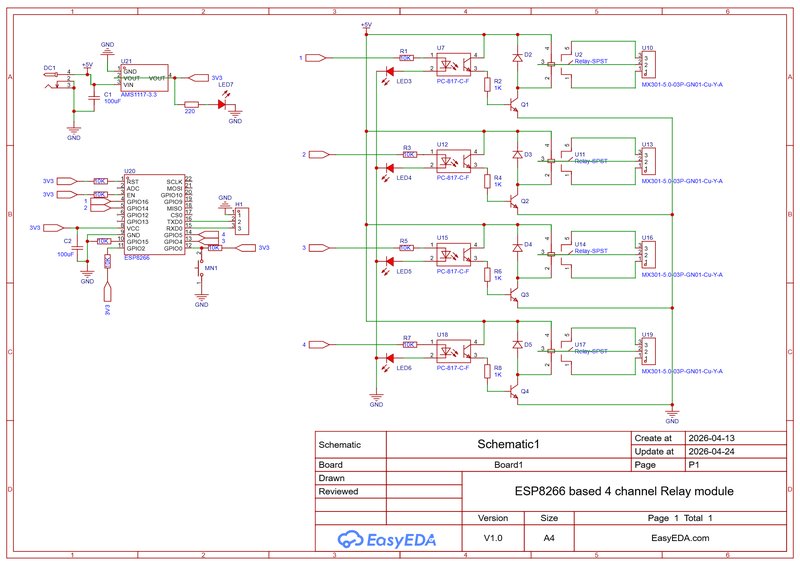

Схема и печатная плата
Файлы проекта · состав документации
smart_home.inoHTML
