4-портовый USB 2.0-хаб со встроенным Ethernet 10/100

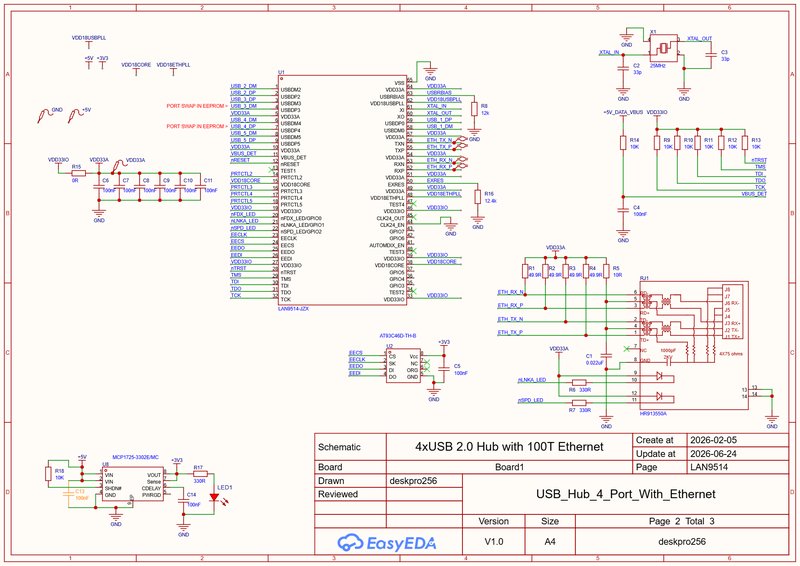

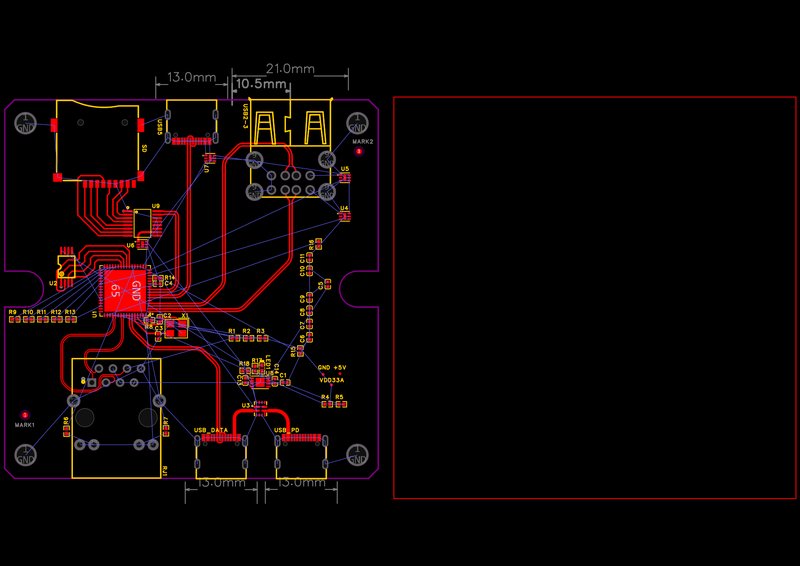

Открытый проект со схемой, платой и документацией.
нет обложки
Карточка проекта
- Автор
- deskpro256
- Лицензия
- CC BY-SA 4.0
Power
Источник
https://oshwlab.com/deskpro256/usb_hub_4_port_with_ethernet
Лицензия: CC BY-SA 4.0 · атрибуция автора
4-портовый USB 2.0-хаб со встроенным Ethernet 10/100 — проект в рамках еженедельного конкурса разработки печатных плат (пока в работе).
Нисходящие порты: 2× USB-A, 1× USB-C и слот для SD-карты. Восходящий порт — USB-C: он может питать плату и простые маломощные устройства.
Для полной отдачи 4×500 мА на выходных USB-портах добавлен второй разъём USB-C с поддержкой Power Delivery (работает и с обычными зарядками без PD); достаточно 5 В при 3 А. Автор подбирает подходящий корпус (рассматривается Hammond 1593ARBK).
