Адаптер питания 140 Вт USB Power Delivery 3.1 с расширенным диапазоном мощности
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-1002-140-w-usb-pd-3pt1-epr-innoswitch5-pro-powigan-hiperpfs-5
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует адаптер питания на 140 Вт по стандарту USB Power Delivery 3.1 с расширенным диапазоном мощности (EPR) и регулируемым выходом 15–28 В. Основа — InnoSwitch5-Pro с ключом на нитриде галлия (INN5377F-H905), корректор HiperPFS-5 (PFS5277F) и контроллер USB PD Injoinic.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Адаптер 140 Вт USB Power Delivery 3.1 (EPR).
- Регулируемый выход 15–28 В.
- Ключ на нитриде галлия InnoSwitch5-Pro + корректор HiperPFS-5.
- Файлы: схема, инженерный отчёт.

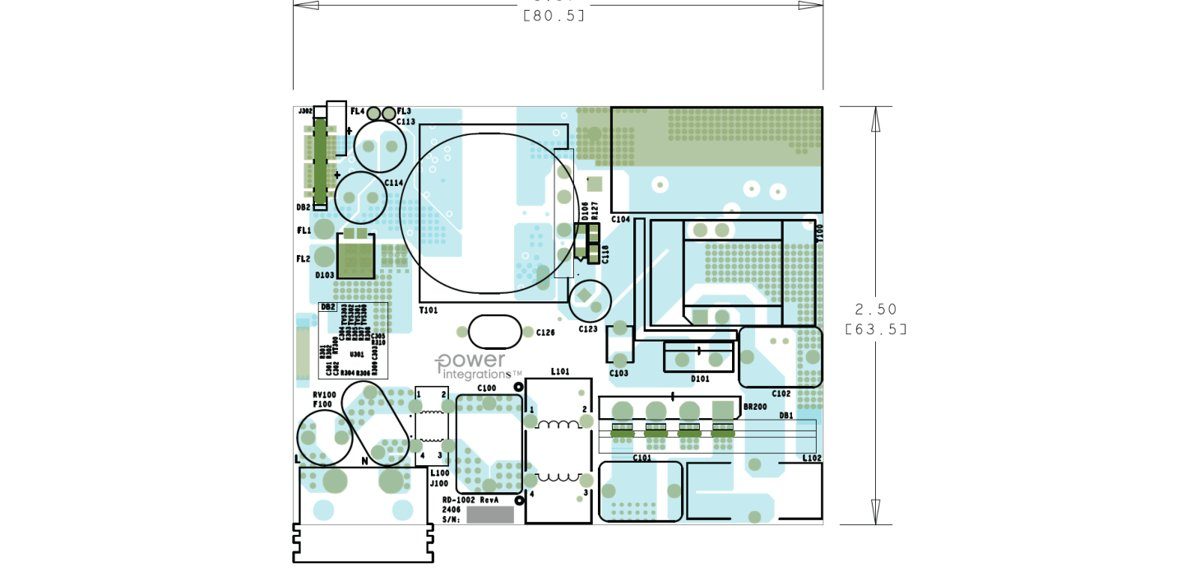

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
