Адаптер питания 140 Вт USB Power Delivery 3.2 с расширенным диапазоном мощности

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-1077-140-w-usb-pd-32-extended-power-range-epr-power-supply-using-innoswitch5-pro-powigan-hiperpfs-5-and-pdc2-usb-pd

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует адаптер питания на 140 Вт по стандарту USB Power Delivery 3.2 с расширенным диапазоном мощности (EPR) и программируемым выходом 5–28 В. Основа — InnoSwitch5-Pro с ключом на нитриде галлия (INN5377F-H905), корректор коэффициента мощности HiperPFS-5 и контроллер USB PD PDC2.

Обратноходовая топология с синхронным выпрямлением и переключением при нулевом напряжении (ZVS) обеспечивает высокий КПД и компактность; программируемые профили напряжения USB PD.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Адаптер 140 Вт USB Power Delivery 3.2 (EPR).
Программируемый выход 5–28 В.
Ключ на нитриде галлия + корректор мощности HiperPFS-5.
Синхронное выпрямление, переключение при нулевом напряжении.
Контроллер USB PD PDC2.
Файлы: схема, инженерный отчёт.

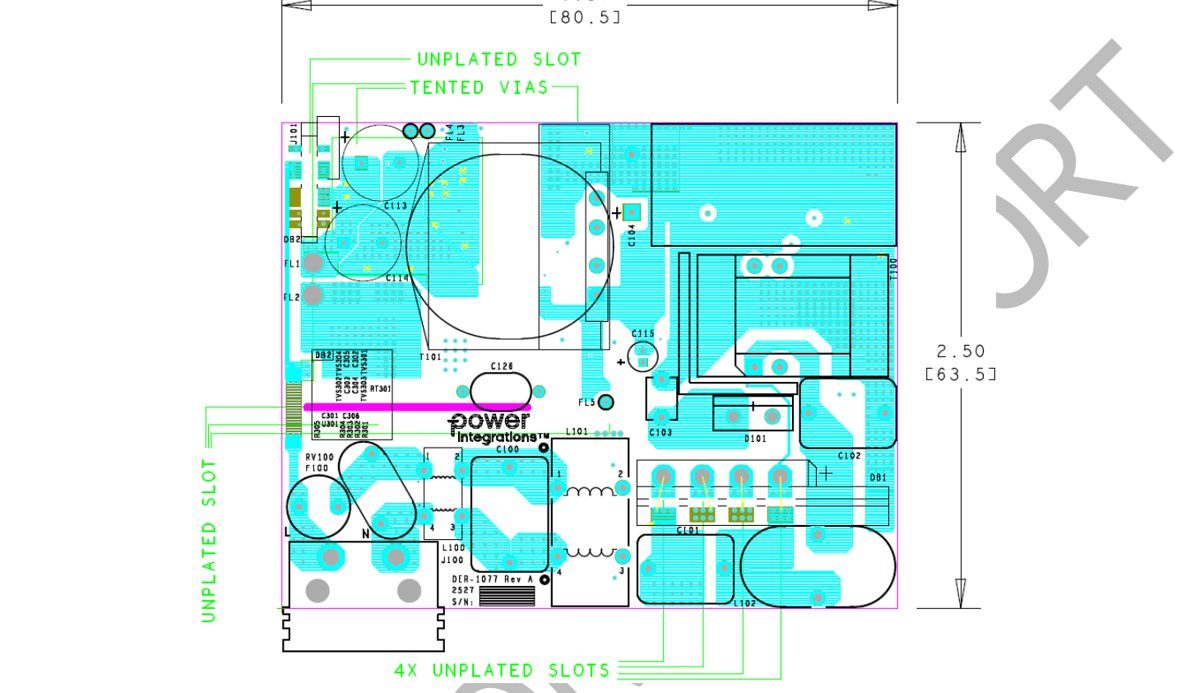

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
