Адаптерная плата для драйвера затворов SCALE в электромобилях

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdhp-2250q-adapter-board-scale-ev-gate-driver-board

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн — адаптерная плата для сопряжения драйверных плат затворов SCALE (для электромобилей) с электрической и измерительной оснасткой. Предоставляет входные и выходные порты для низковольтной и высоковольтной сторон.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, разводка платы).

Особенности

Адаптерная плата для драйверов затворов SCALE.
Сопряжение с измерительной оснасткой.
Порты низко- и высоковольтной сторон.
Для электромобилей.
Файлы: схема, инженерный отчёт.

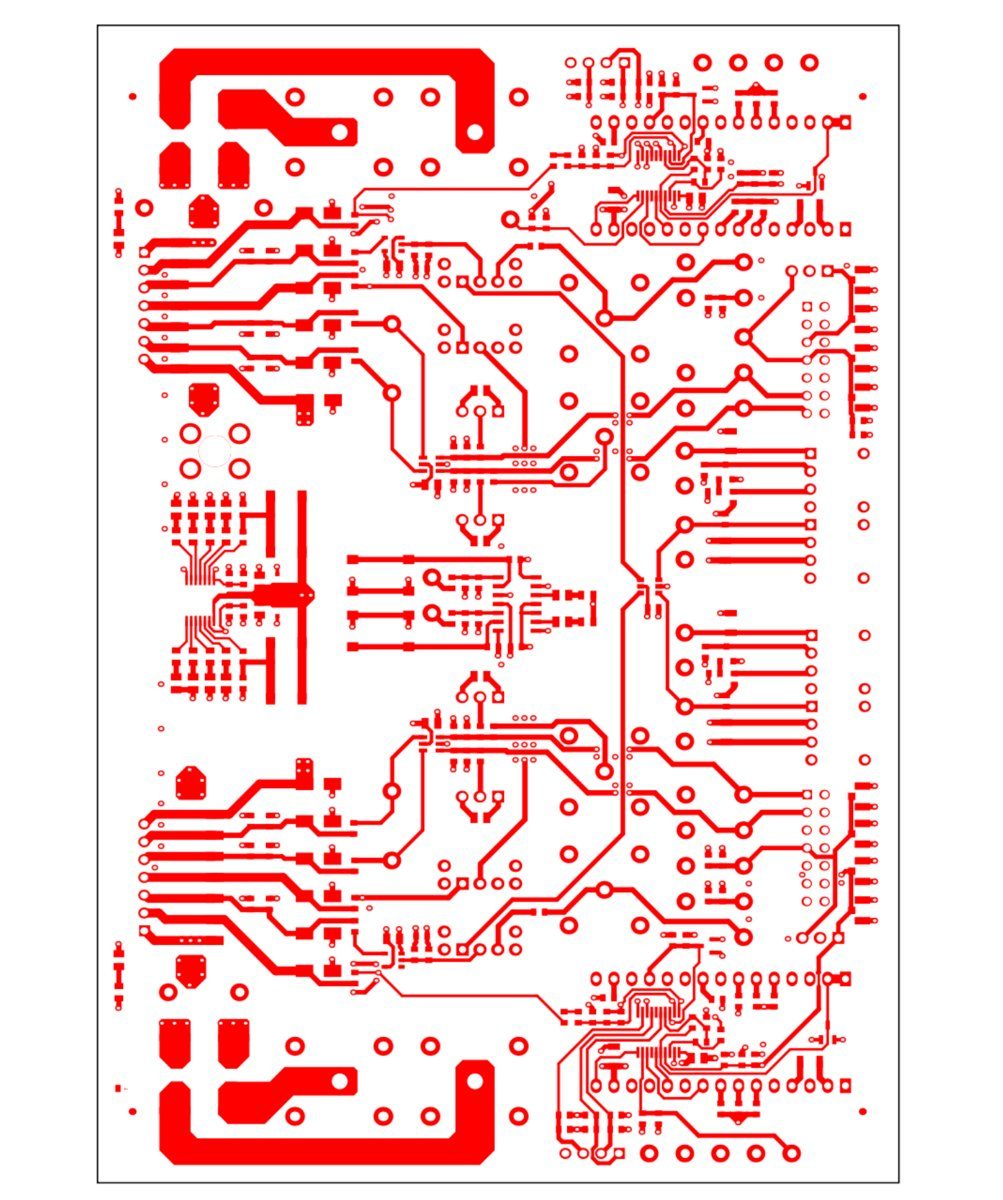

Печатная плата

Файлы проекта · состав документации

Инженерный отчёт (PDF)HTML
