Аудиоусилитель на LM386 (проект в EasyEDA Pro)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- pierom12345
- Лицензия
- GPL 3.0
Audio
Источник
https://oshwlab.com/pierom12345/370965
Лицензия: GPL 3.0 · атрибуция автора
Проект аудиоусилителя на интегральной микросхеме LM386, выполненный в EasyEDA Pro.

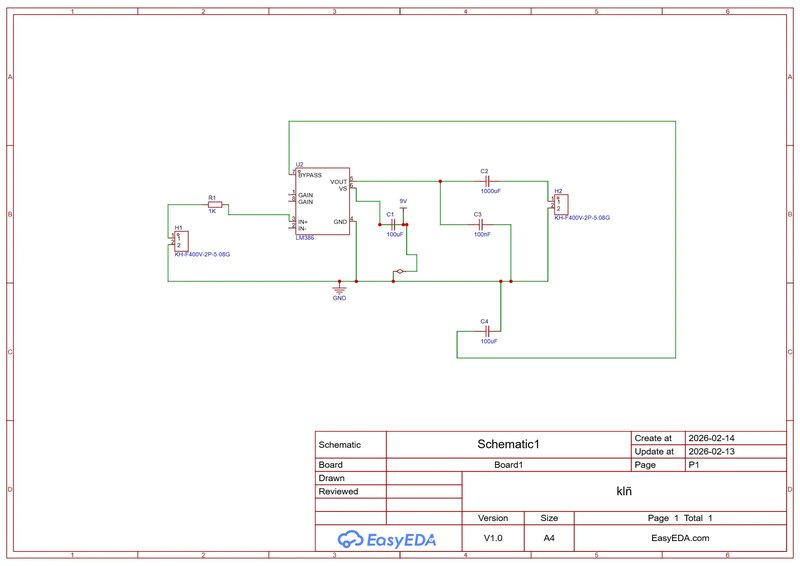

Разработана электрическая схема с учётом входного каскада, цепи смещения, развязки питания и выходного согласования с динамиком. Затем спроектирована разводка платы (PCB) с расположением компонентов для снижения помех и повышения стабильности.
Реализован сплошной слой земли, подобраны подходящие ширины дорожек для сигнальных и силовых цепей. Основная цель — применить концепции усилителей и проектирования печатных плат в профессиональном инструменте электронного проектирования.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/pierom12345/370965
