Аварийный четырёхканальный источник питания 20 Вт для 800-вольтовых электромобилей

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-1030q-20-w-4-output-emergency-power-supply-800-v-bev-using-innoswitch3-aq-1700-v-sic-switch

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует четырёхканальный аварийный источник питания на 20 Вт для тягового инвертора 800-вольтовых электромобилей. Основа — InnoSwitch3-AQ с силовым ключом на карбиде кремния 1700 В (INN3947FQ).

Вход 40–950 В постоянного тока; выходы 24,7 В / 240 мА и 25,5 В / 550 мА и др. КПД выше 80 % во всём диапазоне входа; точная стабилизация по вторичной стороне без оптопары.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Аварийный четырёхканальный источник 20 Вт.
Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
Вход 40–950 В DC, широкий диапазон.
КПД > 80 % во всём диапазоне входа.
Стабилизация без оптопары.
Файлы: схема, инженерный отчёт.

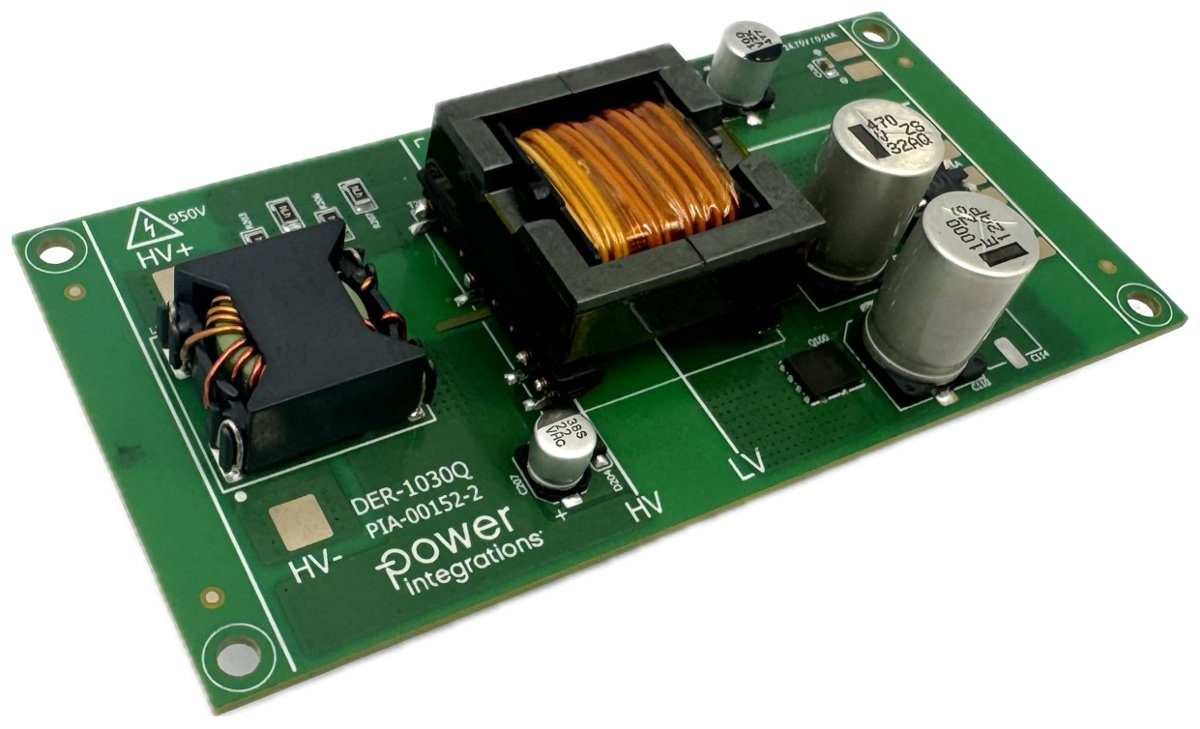

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
