Описание проекта

Конфигурация оборудования:

• Процессор: чип MT7621
• 3 гигабитных порта LAN
• 1 гигабитный порт WAN
• 1 порт USB
• 1 порт SFP

Конфигурация программного обеспечения:

• Открытая система Openwrt

Соглашение об открытом исходном коде:

GPL 3.0 Если в проекте используются продукты под лицензией GPL, проект должен принять лицензию GPL и должен быть открытым исходным кодом и бесплатным.

Функции проекта

Это маршрутизатор на основе чипа MT7621. Он оснащен 1 гигабитным портом LAN и 1 гигабитным портом WAN, 1 интерфейсом USB и интерфейсом SFP. Все эти функции делают его высокопроизводительным многофункциональным маршрутизатором для домашнего или малого офиса.

Основной интерфейс:

WiFi:

Свойства проекта

Этот проект впервые открыт для общего доступа и является моим оригинальным проектом. Проект не получил никаких наград в других конкурсах.

Ход проекта

2023/10/12 , оборудование завершено и программное обеспечение успешно запущено.

Принципы разработки

Описание оборудования

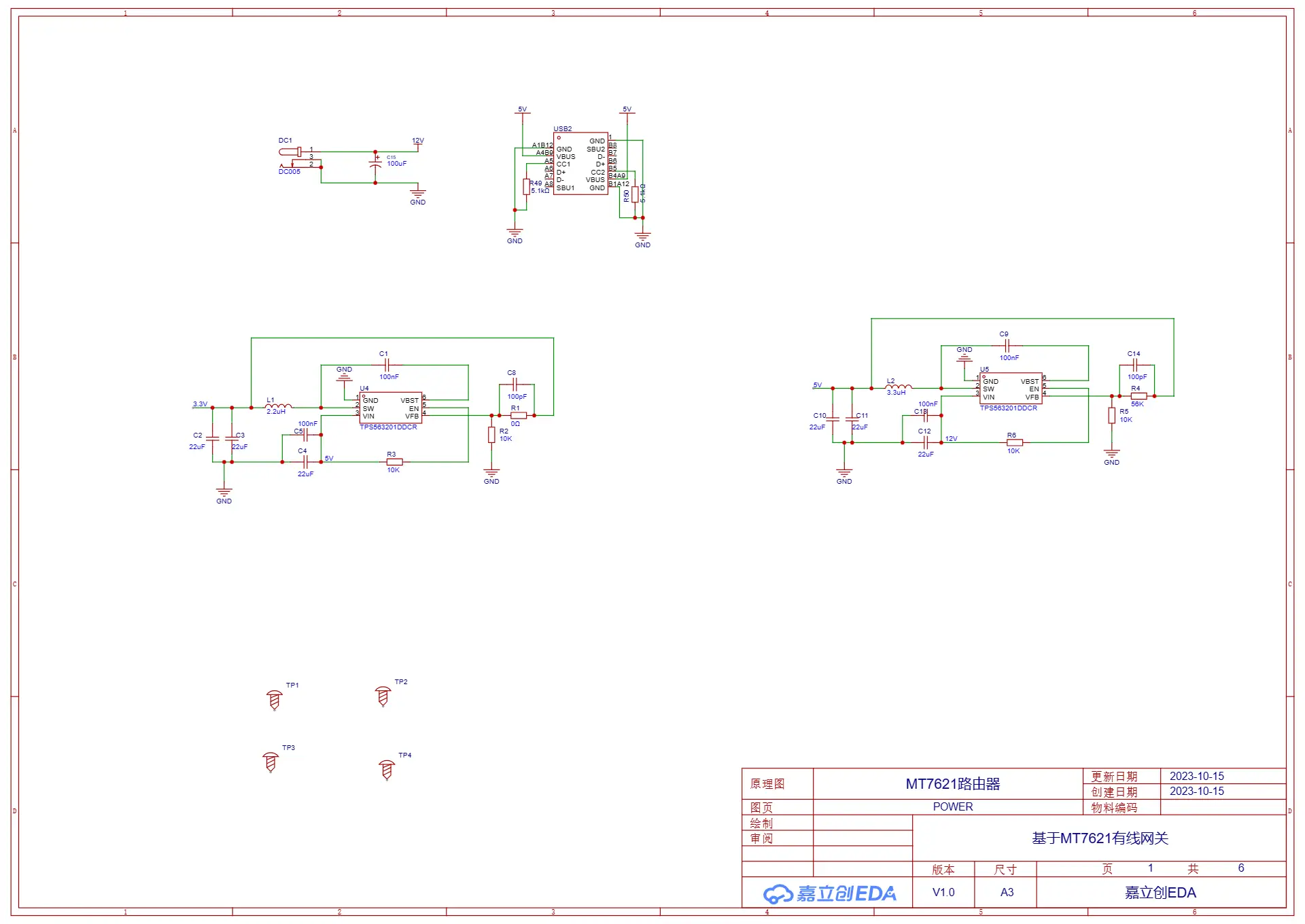

1. Часть источника питания

Интерфейс питания имеет разъем DC и Type-C, использует 2 DC-DC преобразователя. Поскольку мы используем модуль MT7621, нам нужны только 2 источника питания: 12V на 5V и 5V на 3.3V.

2. Часть интерфейсов:

Порт DC может напрямую принимать входное напряжение 9V-12V. Входное напряжение Type-C составляет 5V, можно использовать любое 5V зарядное устройство, микросхема управления протоколом не добавлена, что снижает потери DC-DC по пути.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/based-on-mt7621-wireless-router
