Описание проекта

Беспроводной паяльник ESP32-C245 — это портативный беспроводной паяльник с питанием от литиевого аккумулятора. Он использует нагревательное жало C245 и поддерживает быструю зарядку Type-C: питание подаётся напрямую, а литиевый аккумулятор одновременно заряжается. В реальном времени измеряет и показывает температуру жала, ток, напряжение, мощность и другие параметры.

Описание функций

1. Измерение температуры в диапазоне −100…450 °C и функция калибровки температуры.

2. Питание от литиевого аккумулятора и от Type-C одновременно, с автоматическим переключением источника и зарядкой аккумулятора.

3. Вход Type-C: быстрая зарядка PD 5–20 В / 5 А, по умолчанию через триггер запрашивается 65 Вт.

4. Разъём Type-C поддерживает и загрузку прошивки, и питание через триггер быстрой зарядки (функции различаются стороной подключения штекера).

5. Три часто используемые кнопки для переключения режимов и настройки параметров, одна кнопка сброса для прошивки программ.

6. Цветной ЖК-дисплей ST7735 0,96 дюйма, 160 × 80 точек, показывает различные параметры.

7. Множество настроек функций, сохранение данных при отключении питания, режим сна с низким потреблением 20 мкА и пробуждение кнопкой.

8. При питании от аккумулятора максимальная мощность нагрева 20 Вт, выше 350 °C нагрев идёт чуть медленнее; пайка выше 350 °C сложнее, и запаса аккумулятора хватает впритык.

9. При питании от Type-C максимально доступная мощность нагрева 99 Вт, ограничение тока регулируется.

Лицензия

Проект распространяется под лицензией CC BY-SA 4.0. Пожалуйста, не используйте его в коммерческих целях. При перепубликации прикладывайте ссылку на первоисточник и это условие.

Статус проекта

1. Проект публикуется впервые и не получал наград в других конкурсах. Это оригинальный открытый проект под CC BY-SA 4.0 автора Negentropic Light.

2. Репозиторий Gitee: gitee.com/arduino2021/ESP32-C245
3. Negentropic Light, 22.11.2023.

Ход работы

1. Август 2023 — прототип и проверка схемы и разводки платы беспроводного паяльника ESP32 версии 1.0.

2. Сентябрь 2023 — прототип и проверка схемы и разводки версии 1.1.

3. Октябрь 2023 — проектирование корпуса версии 1.1 и заказ 3D-печати на производстве.

4. Ноябрь 2023 — начало написания кода и испытаний, устранение части ошибок и доработка программной, аппаратной и корпусной частей.

5. Всего сделано 2 версии проекта, на изготовление плат, 3D-печать корпуса и покупку компонентов ушло более 600 юаней.

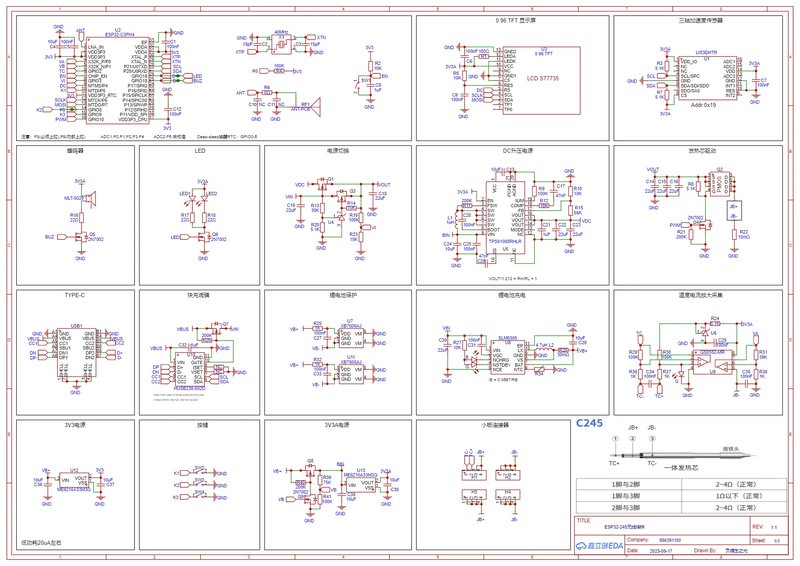

Схемотехника

1. В проекте главным управляющим служит ESP32-S3FN8: через АЦП он снимает сигнал термопары жала и сигнал тока, а ШИМ управляет ключом на P-канальном транзисторе, задавая температуру и мощность нагрева.

2. Для триггера быстрой зарядки применена микросхема HUSB238-002D, однако она не очень хорошо поддерживает протоколы быстрой зарядки и не со всеми зарядными устройствами добивается нужного выхода.

3. Микросхема TPS61088RHLR повышает напряжение аккумулятора (около 3,7 В) до 8 В, чтобы поднять мощность нагрева паяльника.

4. Микросхема XB7608AJ защищает литиевый аккумулятор от перенапряжения, глубокого разряда, перегрузки по току и короткого замыкания, а SLM6305 отвечает за его зарядку.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/esp32-c245-wireless-soldering-ir
