Biosignal : Analog->Digital : Digital->Analog : Convertor

Прототипная плата для считывания биоэлектрических сигналов крайне малой амплитуды, таких как ЭЭГ, ЭКГ, ЭМГ. Аналоговый входной тракт (AFE) основан на плате bioamp EXG от upsidedown labs.

Кроме того, эта плата также имеет 15-битный модуль ЦАП управления напряжением и 12-битный ЦАП управления током для формирования электрических сигналов биостимуляции.

!!! Будьте осторожны при использовании функций стимуляции, предназначены только для экспериментального применения !!!

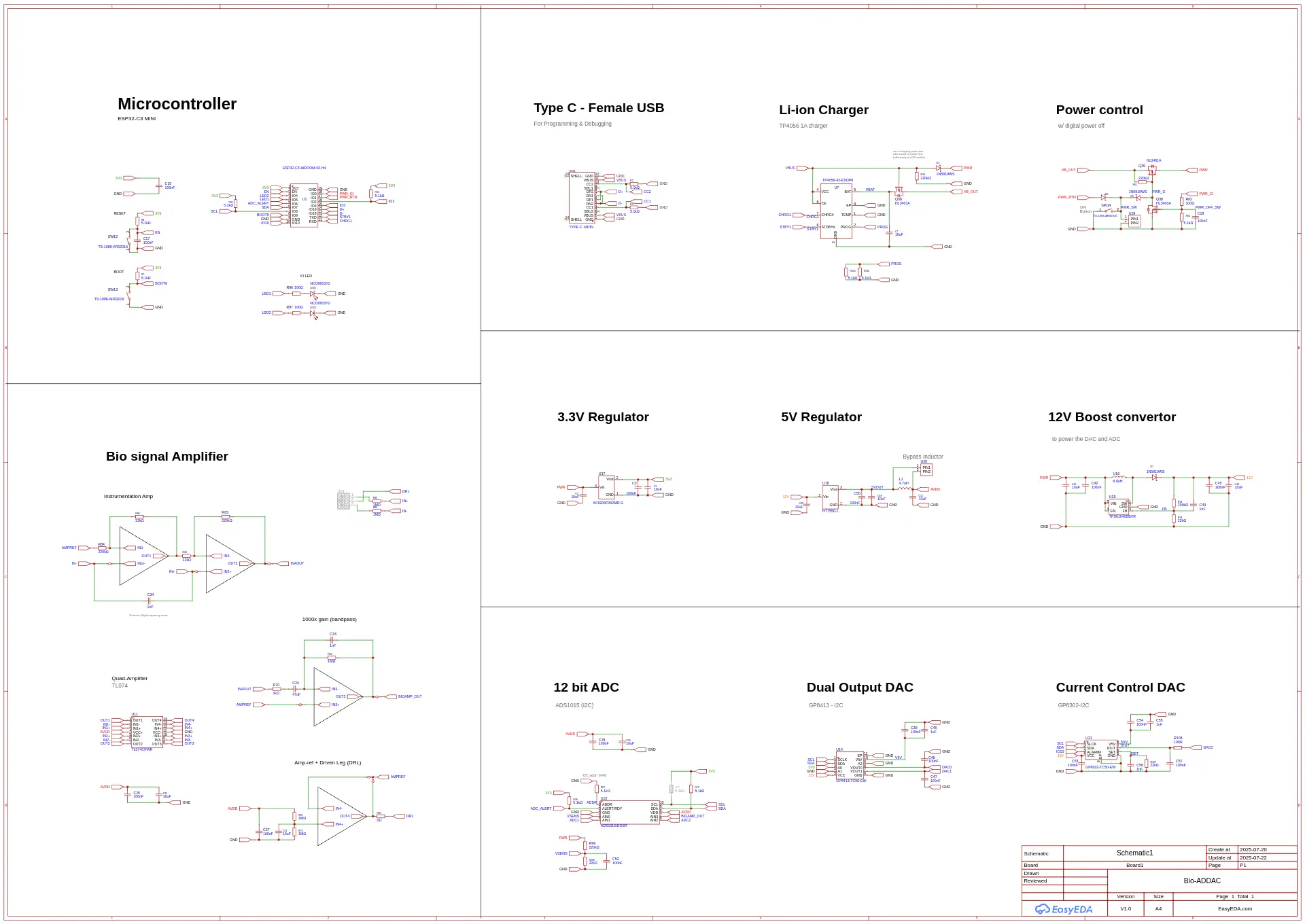

Подробности о плате:

BioAmp:

Разработано на основе BioAmp EXG Pill — аналогового входного тракта (AFE) с открытым исходным кодом для измерения биопотенциальных сигналов. В основе лежит малошумящий счетверённый усилитель TL074 с полевыми транзисторами на входе (JFET).
Главное отличие — в способе снятия показаний: вместо прямого подключения к выводу АЦП микроконтроллера сигнал подаётся на вход АЦП ADS1015.

АЦП:

Для аналоговых измерений используется 12-битный АЦП с интерфейсом I2C (адрес 0x48). Главное преимущество такого подхода — программируемое усиление, позволяющее динамически регулировать коэффициент усиления в зависимости от типа и амплитуды сигнала. Хотя 12 бит (0-4096) могут показаться небольшим значением, PGA позволяет максимизировать эффективное разрешение для всех типов биосигналов.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/shreeramlive/bio-addac
