В феврале этого года я поиграл в игру OneShot. В ней меня заворожила большая лампа-колба, которую держит в руках Нико. Я решил в свободное время сделать похожую на неё вещь. После нескольких месяцев поиска и проверки решения я наконец собрал большую лампу, которой вполне доволен. Надеюсь, она принесёт всем радость и удивление.

Где применить: домашнее освещение, декоративная поделка.

Функции: сенсор касания и приближения (у светового шара), сенсорная плавная регулировка яркости (у «хвостовика» лампы), зарядка Type-C.

По состоянию на 7 июля 2023 года я обновил материнскую плату лампы до второго поколения — она удобнее для самостоятельной сборки.

По состоянию на 29 октября 2023 года обновил 3D-модель лампы третьего поколения, спрятав радарный модуль.

По состоянию на 18 апреля 2024 года обновил разводку платы третьего поколения (решение проверено).

Недавно я получил отклики от тех, кто собирал лампу сам, и заметил ряд проблем. Разберу их в этом проекте по очереди и дополню руководство.

PS: это моя первая, «начального уровня» работа. Обновляю её уже несколько дней и вижу, насколько плохи были прежние документы и схемы, — даже стыдно.

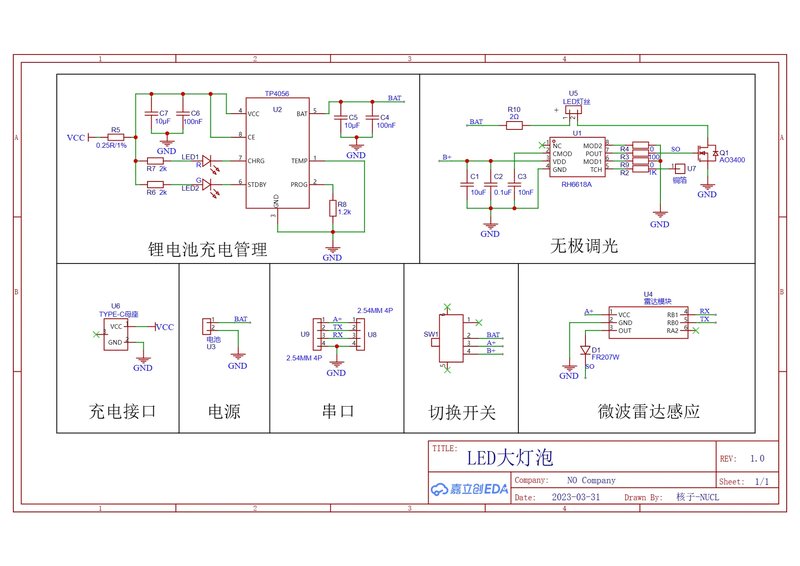

Схемотехника

У этой работы есть плюсы: практичность, индивидуальность, портативность, экономичность и экологичность. Принцип изготовления простой и понятный, подходит для самостоятельной сборки.

Питается лампа от литий-полимерного аккумулятора 3,7 В, заряд управляется микросхемой TP4056.

У лампы две функции — сенсор приближения и сенсор касания; способ включения выбирается переключателем:

*A — микроволновый радар, касание/приближение: лампа зажигается при касании или приближении к колбе (яркость максимальная).

*B — сенсорная плавная регулировка: лампа зажигается касанием заданного места на «хвостовике», повторное касание меняет яркость.

О материалах

Прозрачный корпус: плафон изготавливается на заказ, в продаже такого нет. Я выложил его как расходную деталь в своём магазине.

Нить: сделана из гибкой светодиодной нити особого производства. Светодиоды в ней расположены плотнее, чем в обычной ленте, свет ровнее, а диаметр нити мал — она хорошо подходит для этой работы. Нить собрана из двух гибких светодиодных нитей длиной 300 мм, соединённых параллельно, плюс эмальпровод, стальная проволока и термоусадка.

Корпус «хвостовика»: печатается фотополимером, требует чёрного акрилового покрытия, аэрозольной краски под металл и защитного лака.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/large-led-bulbs-1
