Четырёхканальный источник питания 16 Вт для драйверов затворов инвертора 800-вольтовых электромобилей

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-1045q-16-w-4-output-inverter-gate-drive-power-supply-800-v-bev-using-innoswitch3-aq-1700-v-sic-switch

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует четырёхканальный источник питания на 16 Вт для питания драйверов затворов тягового инвертора 800-вольтовых электромобилей. Основа — InnoSwitch3-AQ с силовым ключом на карбиде кремния 1700 В (INN3947FQ).

Вход 200–1000 В постоянного тока; один стабилизированный выход 14 В / 714 мА и три нестабилизированных 23 В / 87 мА; пиковая мощность 16 Вт, КПД выше 75 % во всём диапазоне входа; точная стабилизация без оптопары.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Четырёхканальный источник 16 Вт.
Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
Вход 200–1000 В DC.
Питание драйверов затворов инвертора.
Стабилизация без оптопары.
Файлы: схема, инженерный отчёт.

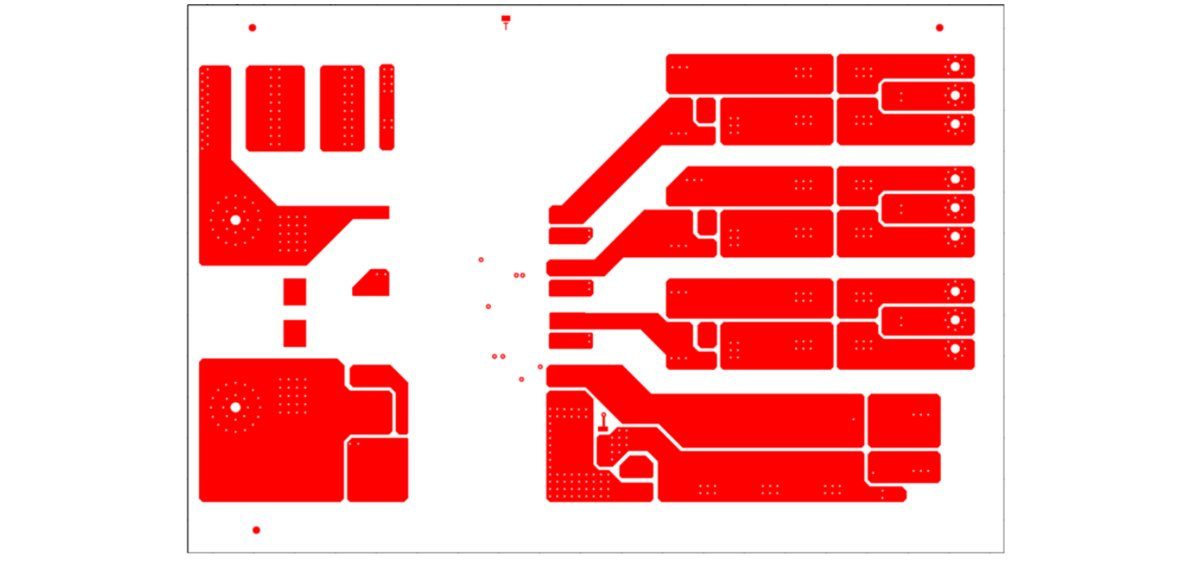

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
