Готовое устройство · источник Power Integrations
Двухканальный источник питания 40 Вт (вариант)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-571-40-w-dual-output-power-supply
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный двухканальный источник питания на 40 Вт на базе микросхемы-ключа InnoSwitch3-CE (INN3168C-H101).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Двухканальный источник питания 40 Вт.
- Микросхема-ключ InnoSwitch3-CE.
- Встроенное синхронное выпрямление.
- Файлы: схема, инженерный отчёт.

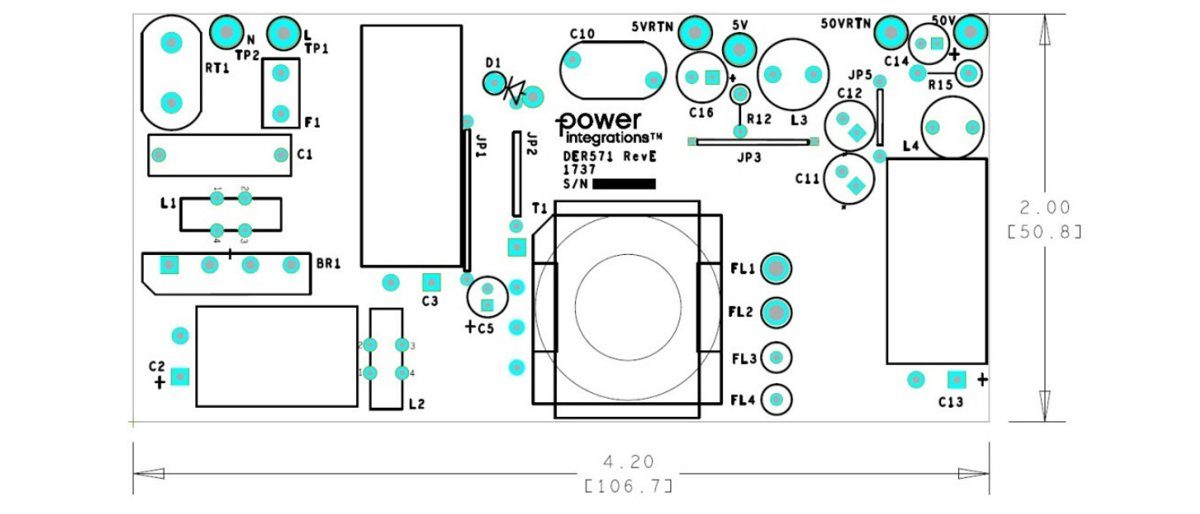

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
