Двухканальный изолированный обратноходовой адаптер питания 10,9 Вт

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1066-10pt9-w-dual-output-isolated-flyback-adapter-using-innoswitch3-ep-1250-v-powigan-switch

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует двухканальный изолированный обратноходовой адаптер на 10,9 Вт для промышленных применений. Основа — InnoSwitch3-EP с ключом на нитриде галлия 1250 В (INN3624C-H606).

Универсальный вход 58–480 В переменного тока, выходы 7 В / 0,3 А и 17 В / x А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Двухканальный обратноходовой адаптер 10,9 Вт.
Ключ на нитриде галлия 1250 В (InnoSwitch3-EP).
Широкий вход 58–480 В AC.
Файлы: схема, инженерный отчёт.

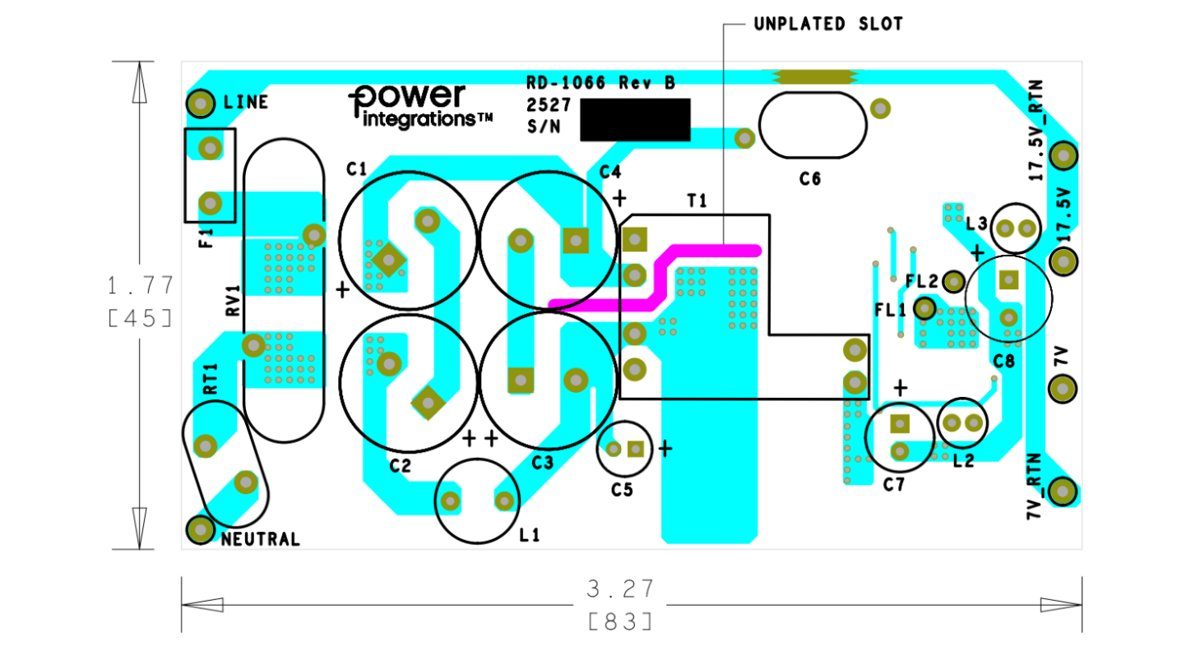

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
