Двухканальный изолированный обратноходовой источник питания 26,5 Вт для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1016-26pt5-w-dual-output-isolated-flyback-power-supply-appliances-using-tinyswitch-5

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует двухканальный изолированный обратноходовой источник питания на 26,5 Вт для бытовой техники на базе микросхемы-ключа TinySwitch-5 (TNY5073K).

Вход 85–265 В переменного тока, выходы 12 В / 2 А и 5 В / 0,5 А. Частота ниже 150 кГц для малого трансформатора, КПД выше 86 %.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Двухканальный обратноходовой источник 26,5 Вт.
Микросхема-ключ TinySwitch-5.
Выходы 12 В / 2 А и 5 В / 0,5 А.
Частота < 150 кГц, малый трансформатор.
Файлы: схема, инженерный отчёт.

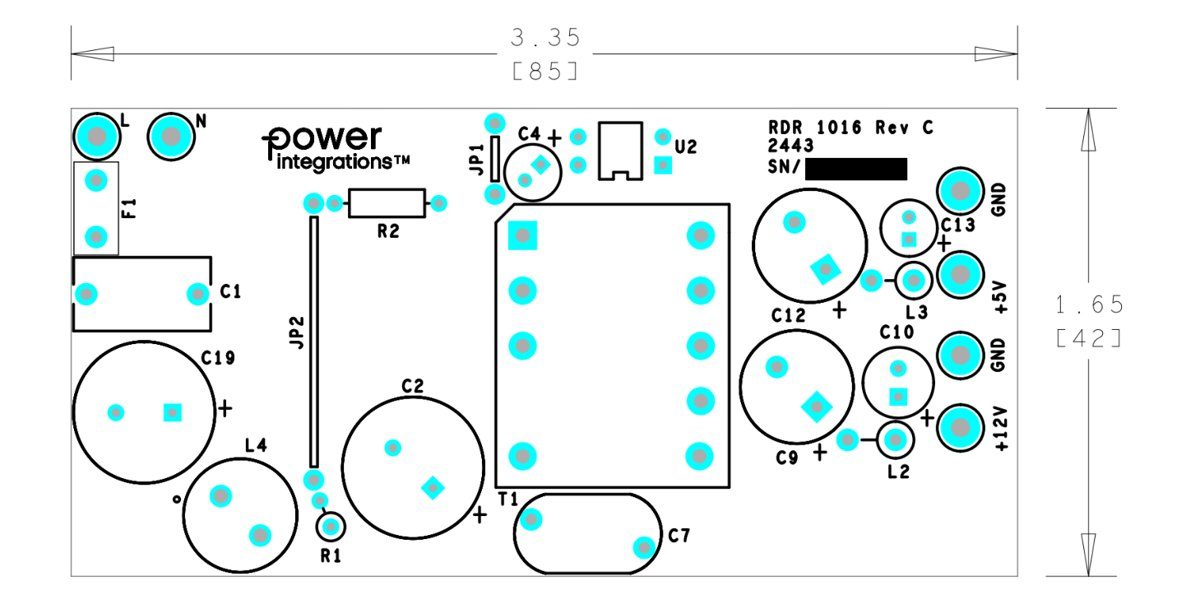

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
