Двухканальный обратноходовой источник питания 50 Вт для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1043-50-w-dual-output-flyback-power-supply-appliances-using-innomux2-ep

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует двухканальный обратноходовой источник питания на 50 Вт с двумя независимо стабилизированными по напряжению выходами для бытовой техники и промышленных применений. Основа — InnoMux2-EP (IMX2378F-H415).

Один из выходов — 12 В / 1,x А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Двухканальный обратноходовой источник 50 Вт.
Два независимо стабилизированных выхода.
Микросхема InnoMux2-EP.
Для бытовой техники и промышленности.
Файлы: схема, инженерный отчёт.

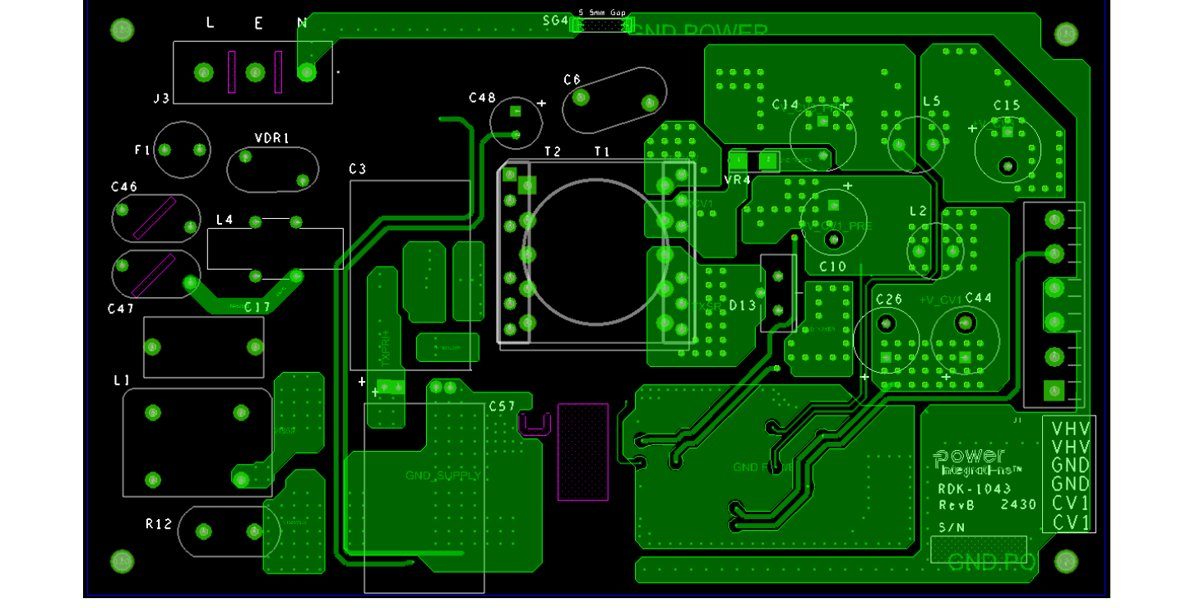

Печатная плата

Файлы проекта · состав документации

Инженерный отчёт (PDF)HTML
