Двухканальный обратноходовой источник питания 60 Вт для промышленности

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1053-60-w-dual-output-flyback-power-supply-1000-vdc-industrial-using-innomux2-ep-1700v-powigan

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует двухканальный обратноходовой источник питания на 60 Вт с двумя независимо стабилизированными по напряжению выходами для промышленных применений со сверхшироким входом. Основа — InnoMux2-EP с ключом на нитриде галлия 1700 В (IMX2353F-H415).

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Двухканальный обратноходовой источник 60 Вт.
Два независимо стабилизированных выхода.
Ключ на нитриде галлия 1700 В (InnoMux2-EP).
Для промышленности, сверхширокий вход.
Файлы: схема, инженерный отчёт.

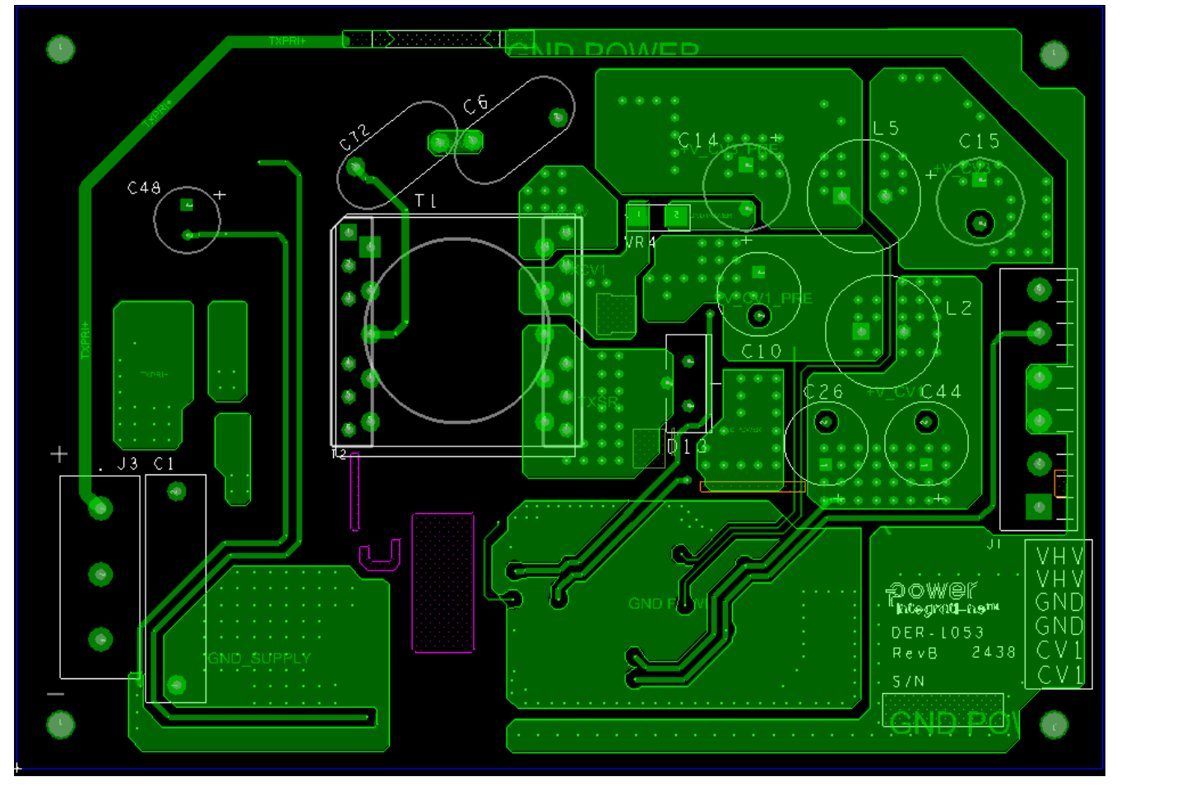

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
