Двухканальный обратноходовой преобразователь 6,6 Вт для счётчиков электроэнергии

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-711-6pt6watt-dual-output-flyback-anti-magnetizing-interference-utility-meters-using-linkswitch-xt2-900v

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный двухканальный обратноходовой преобразователь на 6,6 Вт с широким входом и защитой от магнитных помех для счётчиков электроэнергии. Основа — LinkSwitch-XT2 на 900 В.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Двухканальный обратноходовой преобразователь 6,6 Вт.
Для счётчиков электроэнергии, защита от магнитных помех.
Микросхема-ключ LinkSwitch-XT2 (900 В).
Файлы: схема, инженерный отчёт.

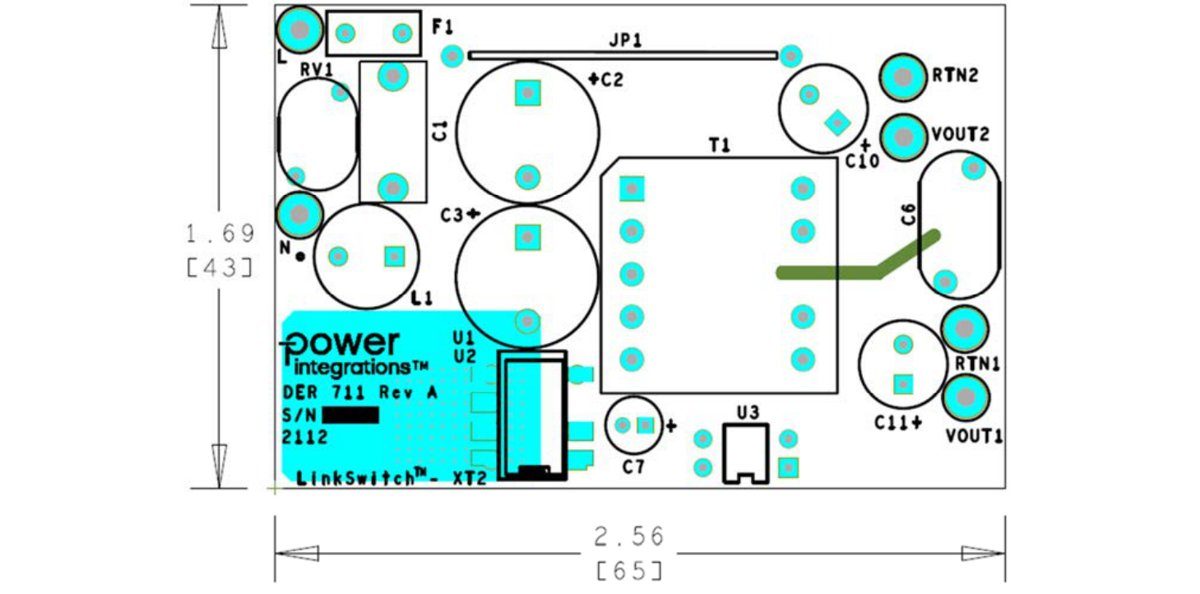

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
