Двухпортовое зарядное устройство 54 Вт USB Power Delivery
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-551-54-w-dual-usb-pd-charger-using-innoswitch3-cp-and-cypress-ccga-controller
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует двухпортовое зарядное устройство на 54 Вт с поддержкой USB Power Delivery. Основа — две микросхемы-ключа InnoSwitch3-CP (INN3266C-H210) и контроллер Cypress CCGA (CYPD4225).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Двухпортовое зарядное устройство 54 Вт USB Power Delivery.
- Две микросхемы-ключа InnoSwitch3-CP.
- Контроллер Cypress CCGA.
- Файлы: схема, инженерный отчёт.

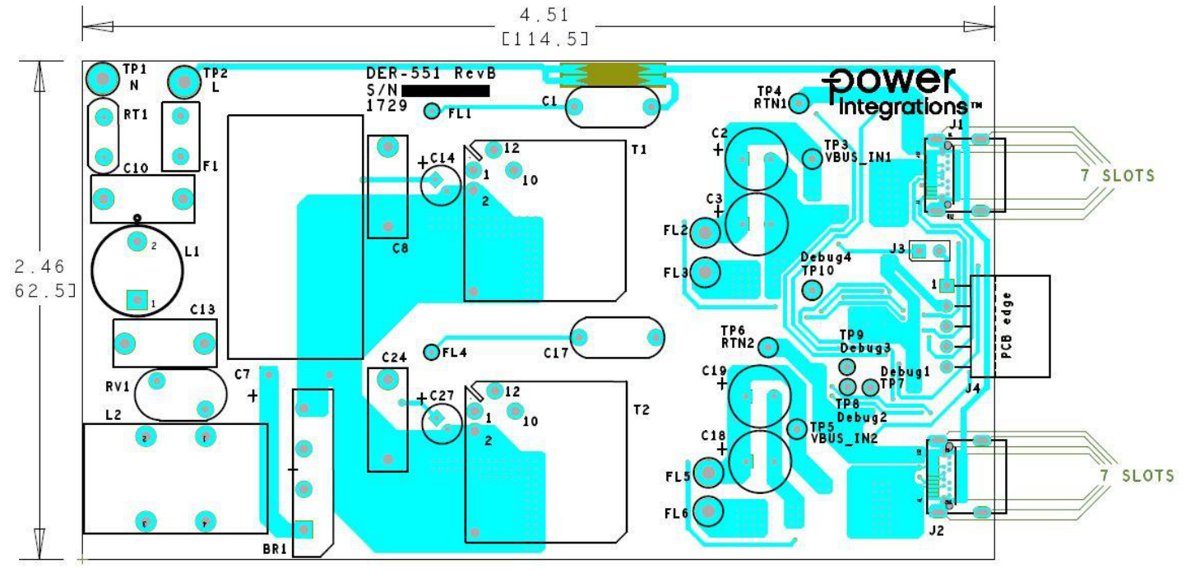

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
