Двухпортовый источник питания 90 Вт USB Power Delivery для настенной розетки
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1065-90-w-usb-pd-30-type-c-shared-capacity-dual-port-wall-outlet-using-innoswitch5-pro-powigan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует двухпортовый источник питания на 90 Вт с портами USB Type-C и поддержкой USB Power Delivery 3.0 для настенной розетки или удлинителя. Основа — InnoSwitch5-Pro с ключом на нитриде галлия (INN5375F-H907) и контроллер USB PD IP2738.
Порты с разделяемой мощностью и балансировкой тока. КПД выше 93,5 % при полной нагрузке (115 В); легко удовлетворяет требованиям энергоэффективности DOE6 и CoC Tier 2.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Двухпортовый источник 90 Вт USB Power Delivery 3.0.
- Порты USB Type-C с разделяемой мощностью.
- Ключ на нитриде галлия InnoSwitch5-Pro + контроллер IP2738.
- КПД > 93,5 % при 115 В.
- Соответствие DOE6 и CoC Tier 2.
- Файлы: схема, инженерный отчёт.

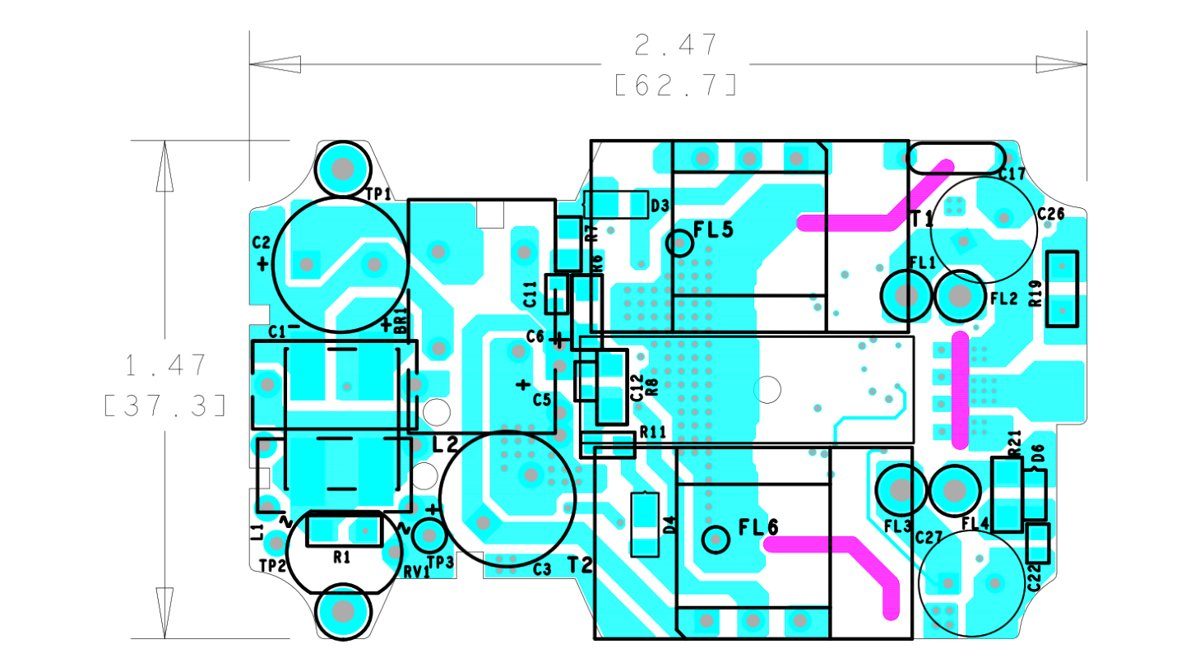

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
