Двухпортовый изолированный обратноходовой источник питания 42 Вт (USB PD + USB-A)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-848-42-w-dual-port-isolated-flyback-power-supply-30-w-usb-pd-3-and-12-w-usb-port-using-innoswitch3-pro-powigan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует двухпортовый изолированный обратноходовой источник питания на 42 Вт: порт USB Power Delivery 3.0 на 30 Вт и порт USB-A на 12 Вт. Основа — InnoSwitch3-Pro с ключом на нитриде галлия (INN3379C-H302).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Двухпортовый источник питания 42 Вт.
- Порт USB Power Delivery 30 Вт + порт USB-A 12 Вт.
- Ключ на нитриде галлия InnoSwitch3-Pro.
- Файлы: схема, инженерный отчёт.

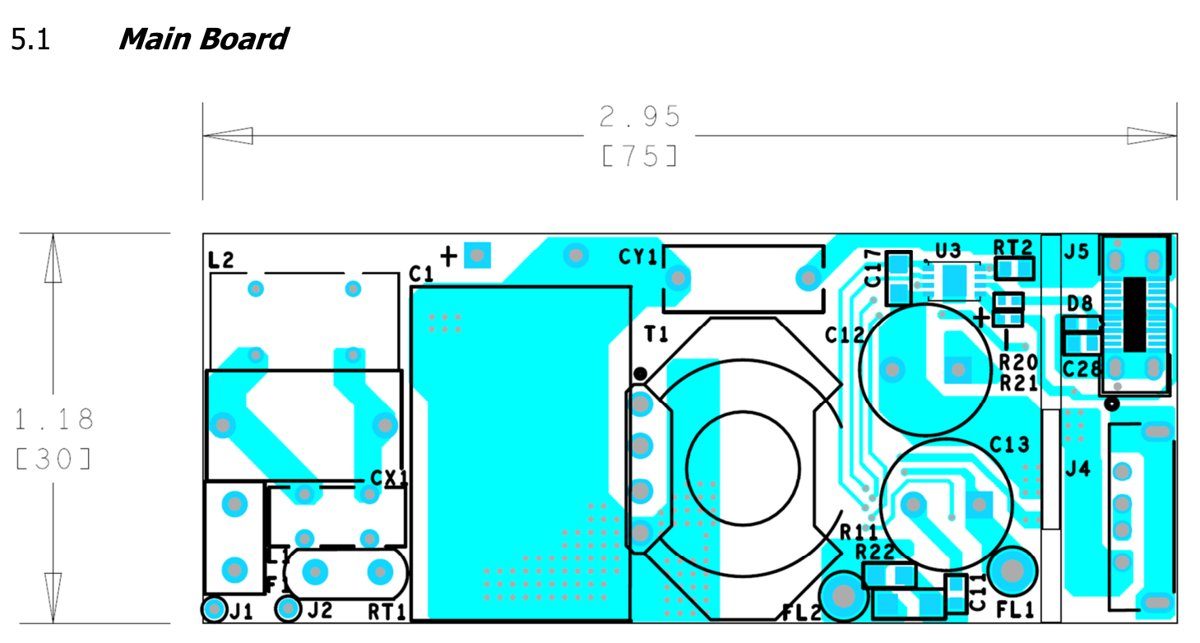

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
