электрический поворотный разъём

С увеличением количества зарядных устройств вокруг нас, таких как мобильные телефоны, планшеты, часы, наушники, мыши, клавиатуры, настольные лампы, электронные сигареты, геймпады, ноутбуки и т.д. уровень использования разъёмов постепенно увеличивается, и количество разъёмов становится всё больше. По мере увеличения количества разъёмов их размер постепенно увеличивается, что делает их особенно громоздкими и неудобными с точки зрения внешнего вида и портативности. Поэтому я задумался, смогу ли я спроектировать очень удобный и умный разъём для удовлетворения жизненных потребностей. Учитывая, что большинство моих электронных устройств используются на столе, если я объединю стол с разъёмом, разве не будет это выглядеть очень красиво скрытым? Подумав об этом, я открыл известный сайт, и действительно нашёл там подходящий разъём. Его можно спрятать под стол, переворачивая его, но цена действительно дорогая. Самый дешёвый стоит 700. Как энтузиаст электроники я категорически не могу потратить эти деньги, поэтому у меня возникла смелая идея "сделать это самому".

Поскольку я не знаю, как устроена внутренняя структура разъёма, я могу только предположить на основе собственного опыта: функция переворачивания: использовать сервопривод; разъём: можно купить готовые сетевые фильтры для переборки в интернете; добавить несколько интерфейсов USB для зарядки часов и геймпадов; конечно, всё ещё нужна функция быстрой зарядки мобильных телефонов; поэтому я определил функции конечного разъёма: четырёхразъёмный пятиконтактный разъём для удовлетворения потребностей некоторых бытовых приборов; два интерфейса зарядки USB, два интерфейса TYPE-C и интерфейс загрузки TYPE-C (будет использоваться позже). Конечно, функция беспроводной зарядки обязательна.

Я подробно перечислю все аппаратные компоненты один за другим, как показано на рисунке 1.

3D печать

серийный номер

название

количество

①

Внешний корпус поворота -1

1

②

Внешний корпус поворота -2

1

③

Внутренний отсек поворота -1

1

⑤

Внутренний отсек поворота -2

1

⑨

кабельный зажим

1

⑩

блок крепления стола

1

⑪

Внутренний отсек поворота -3

1

серийный номер

название

количество

⑥

Сервопривод MG995-180 градусов

1

⑦

Подшипник 6805 (внутренний диаметр: 25 внешний диаметр: 37 толщина 7)

1

④

Пятиконтактный разъём (встроенный тип карты)

4

⑧

Сервоприводная соединительная тяга

1

силовой кабель 5м

1

Блок питания 220V на DC24V8A

1

Рисунок 1

Шаг 1: Напечатайте все детали 3D печати и поместите №7 "Подшипник" в круглое отверстие №1 "Внешний корпус поворота -1", как показано на рисунке 2.

Рисунок 2

Шаг 2: Вставьте выступающую часть №3 "Внутренний отсек поворота -1" в №7 "Подшипник", как показано на рисунке 3. После завершения установки, как показано на рисунке 4.

Рисунок 3

Рисунок 4

Шаг 3: Установите №6 "Сервопривод" и №5 "Внутренний отсек поворота -2" вместе и закрепите их винтами, как показано на рисунке 5.

Рисунок 5

Шаг 4: Горячеклейте гайку M1.6*3*2.5 в резьбовое отверстие на стороне открытия №3 "Внутренний отсек поворота -1", как показано на рисунке 6:

Рисунок 6

Рисунок 7

Шаг 5: Закрепите собранные №5 "Внутренний отсек поворота -2" и №3 "Внутренний отсек поворота -1" вместе, как показано на рисунке 7.

Шаг 6: Установите печатную плату USB и катушку беспроводной зарядки внутри №3 "Внутренний отсек поворота -1" и закрепите её винтами, как показано на рисунке 8:

Рисунок 8

Рисунок 9

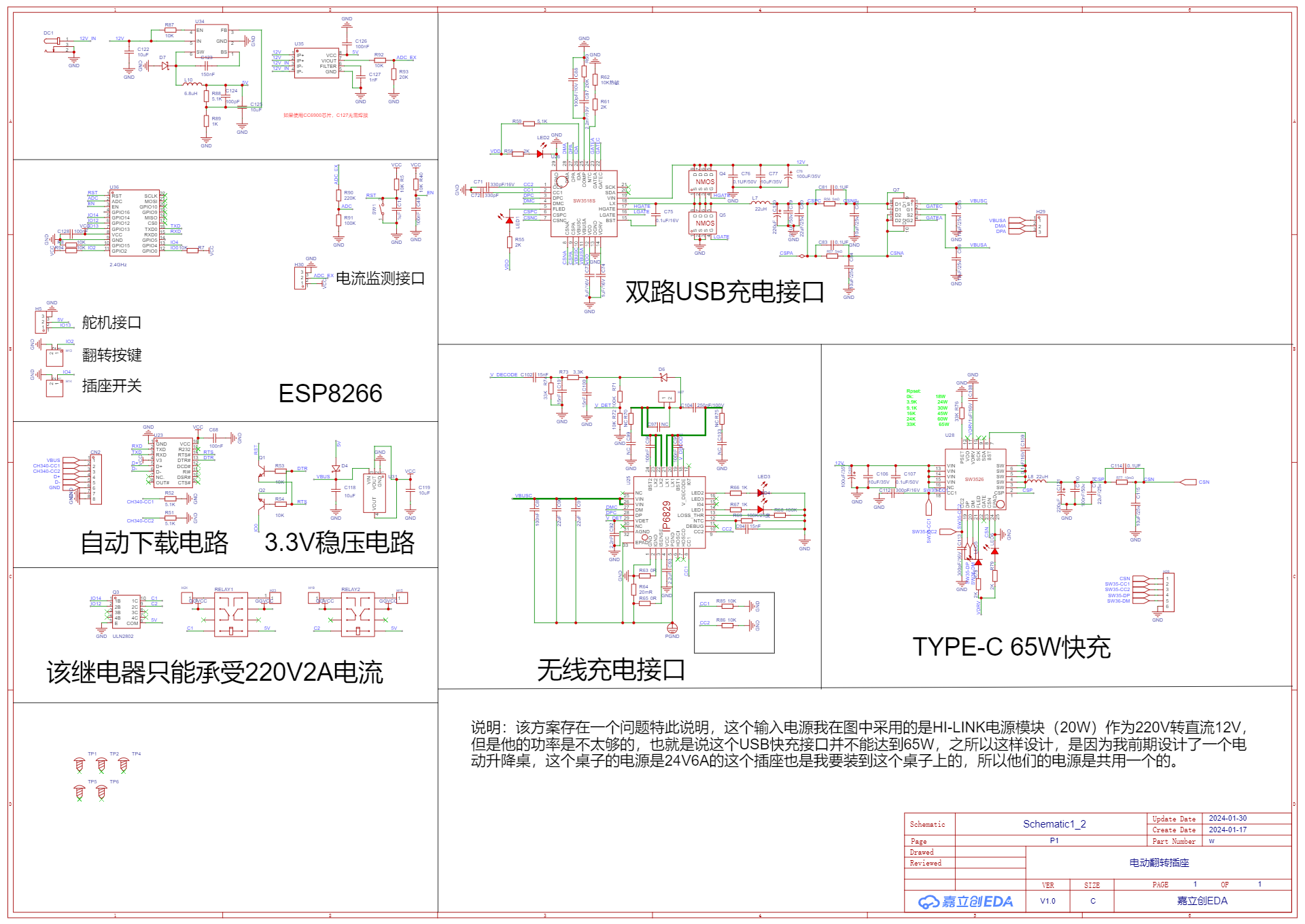

Шаг 7: Выведите четыре чёрных провода на печатной плате, кабели, подключённые к плате USB, и кабели катушки беспроводной зарядки, как показано на рисунке 9 (детали печатной платы указаны ниже:)

Шаг 8: Закрепите печатную плату на №11 "Внутренний отсек поворота -3" и выведите четыре провода под напряжением в четыре отверстия разъёма, как показано на рисунке 10:

Рисунок 10

Рисунок 11

Шаг 9: Подготовьте два провода как пятиконтактный разъём (нулевой провод, заземляющий провод) и зачистите их, как показано на рисунке 11.

Шаг 10: Подключите и закрепите разъём чёрным проводом (чёрный подключается к клемме L разъёма), как показано на рисунке 12.

Рисунок 12

Рисунок 13

Шаг 11: Пропустите подготовленные два набора проводов параллельно через отверстия вместе с чёрным (фазный провод) и подключите их к клемме N и заземляющей клемме разъёма соответственно, как показано на рисунке 13 (первый рядом с направлением подшипника) Вы можете пока оставить разъём незакреплённым, так как силовой кабель нужно будет подключить на следующем шаге)

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/electric-flip-socket
