ESP32-S3-8IO - Плата управления на 8 каналов для IoT
Открытый проект со схемой, платой и документацией.
нет обложки
Карточка проекта
- Автор
- wutthinan.sfiof
- Лицензия
- MIT License
ESP32LEDPowerSensorDisplay
Источник
https://oshwlab.com/wutthinan.sfiof/project_sidbueru
Лицензия: MIT License · атрибуция автора
Плата управления ESP32-S3-8IO для разработки IoT-устройств и систем автоматического управления.
Сочетает вычислительную мощность, управление вводом-выводом на 8 каналов и вспомогательные модули. Основа — модуль ESP32-S3-WROOM.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/wutthinan.sfiof/project_sidbueru

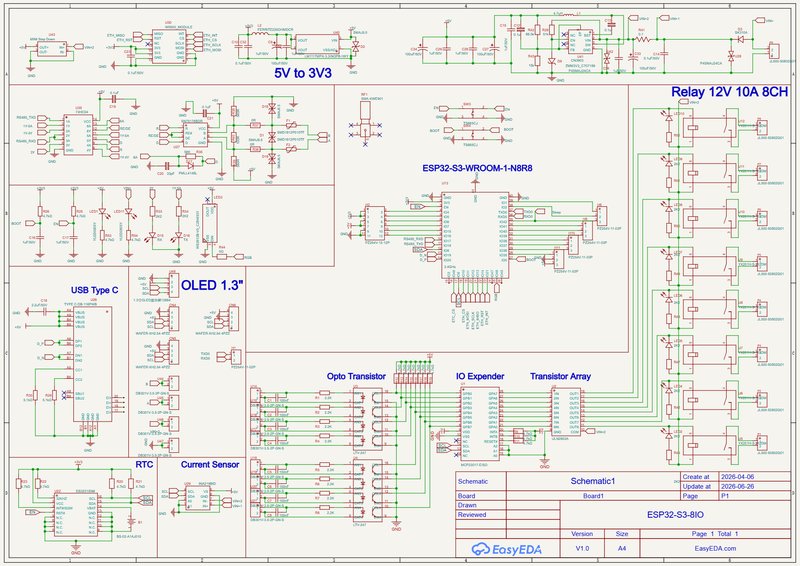

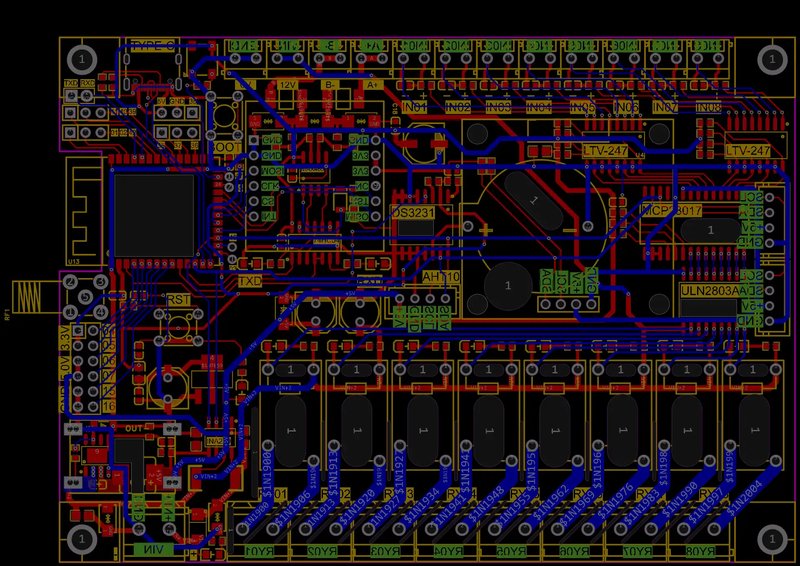

Схема и печатная плата
Файлы проекта · состав документации
PCB_PCB1_2026-06-28 (1).pngHTML
3D_PCB1_2026-06-25.pngHTML
