EZ116K — плата внешнего EPROM для блока зажигания Bosch (Volvo 240/740/940)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- bobxyz
- Лицензия
- CERN-OHL-W-2.0
LED
Источник
https://oshwlab.com/bobxyz/project_ficxrahr
Лицензия: CERN-OHL-W-2.0 · атрибуция автора

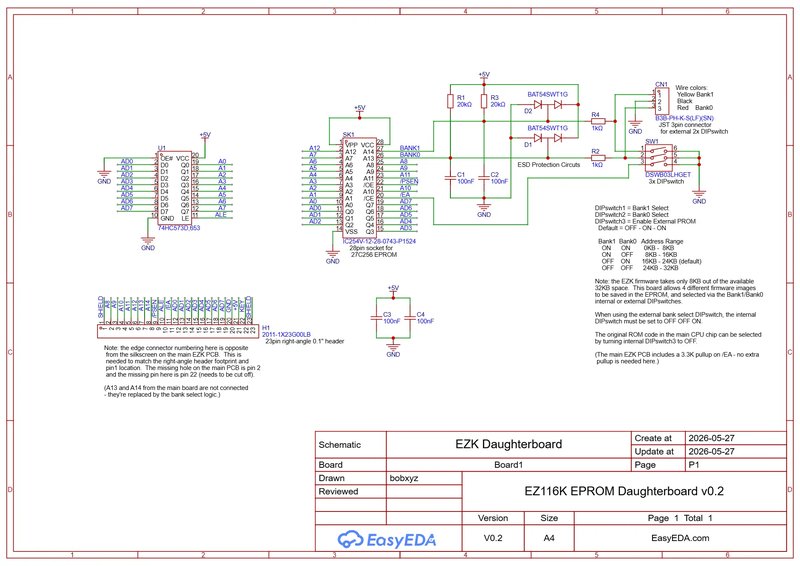

Плата-«дочка» с внешним EPROM для блока управления зажиганием Bosch EZ116K, широко применявшегося в автомобилях Volvo серий 240, 740 и 940.
Позволяет добавить внешний EPROM и переключаться между 4 разными прошивками (тюнами), в том числе с помощью внешнего переключателя.
Это замена и улучшение прежних самодельных плат, которые продавались разными поставщиками, но больше не выпускаются. Подробные инструкции по сборке — на форуме turbobricks.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/bobxyz/project_ficxrahr
