FoxDongle — 2,4 ГГц приёмник на nRF52840 + RFX2401C (для SlimeVR Smol, USB-донгл)

2,4-ГГц радиоприёмник на базе nRF52840 с ВЧ-фронтендом-усилителем RFX2401C. Сочетание nRF52840 + RFX2401C заметно улучшает радиохарактеристики. Основное назначение — приёмник для проекта Slime Smol (беспроводные трекеры SlimeVR), но может работать и как Bluetooth-донгл/приёмник. Уже адаптирован под UF2-загрузчик. Лицензия CC BY-NC-SA 4.0.

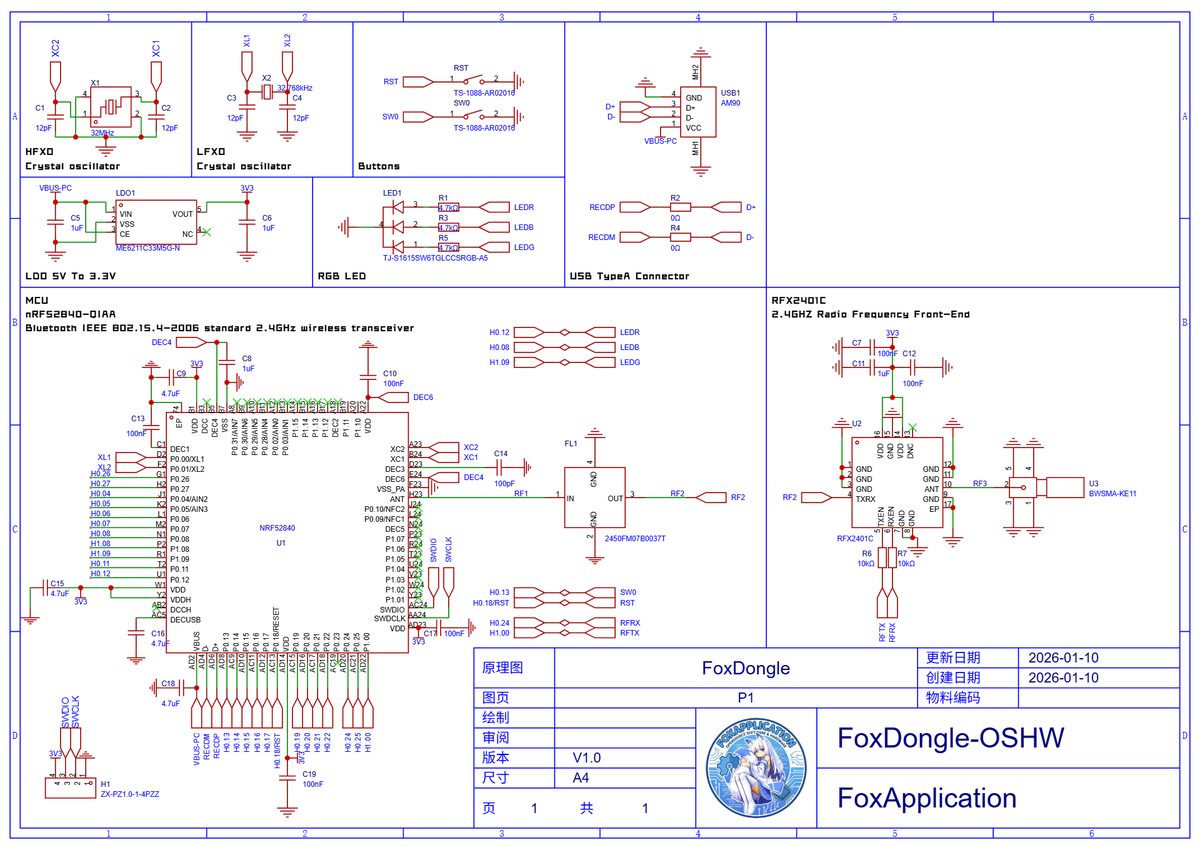

Аппаратно: 4-слойная плата со сплошным слоем земли; ВЧ-фронтенд на RFX2401C; трёхцветный светодиод; RTC-кварц 32,768 кГц; пользовательская кнопка и кнопка сброса; загрузка прошивки по USB (UF2). Рекомендуется толщина платы 1,6 мм (удобно паять зажимной SMA-разъём). Импеданс согласован под структуру JLC04xx1H-7628 — можно сразу заказывать и паять. Рекомендуется всенаправленная 2,4-ГГц антенна с разъёмом SMA.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/kenroukoro/foxdongle-oshw
