FoxSnackLite - Трекер движений Slime Smol на nRF52840
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- foxapplication
- Лицензия
- CC BY-NC-SA 4.0
LEDPowerSensorBattery
Источник
https://oshwlab.com/foxapplication/foxsnacklite-45686
Лицензия: CC BY-NC-SA 4.0 · атрибуция автора
Общественный одноплатный вариант трекера Slime Smol на nRF52840 (для системы отслеживания движений тела SlimeVR).
Особенности:
- 9-осевой набор датчиков IMU + магнитометр (ICM45686 + QMC6309);
- бортовая RGB-индикация состояния;
- встроенное управление зарядом и power-path (по умолчанию ток заряда 50 мА);
- поддержка нескольких встроенных вариантов.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/foxapplication/foxsnacklite-45686

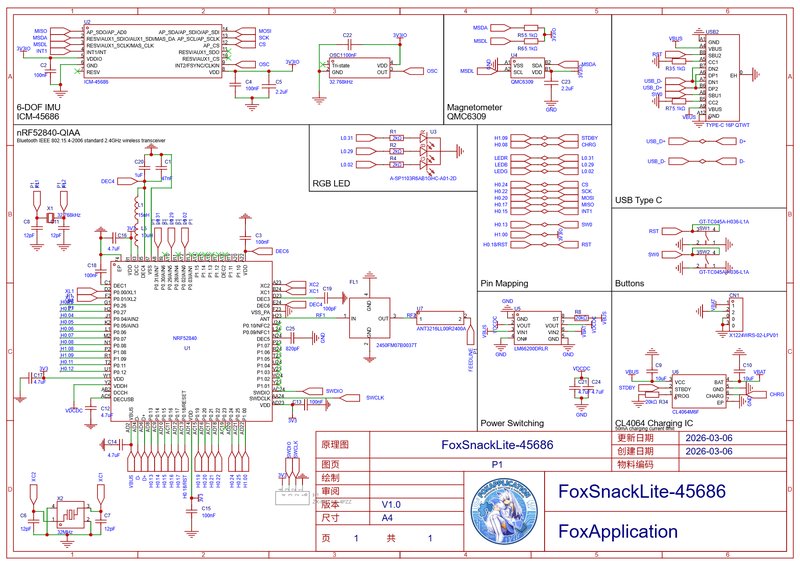

Схема и печатная плата
Файлы проекта · состав документации
FoxSnack.STEPHTML
