1. Обзор

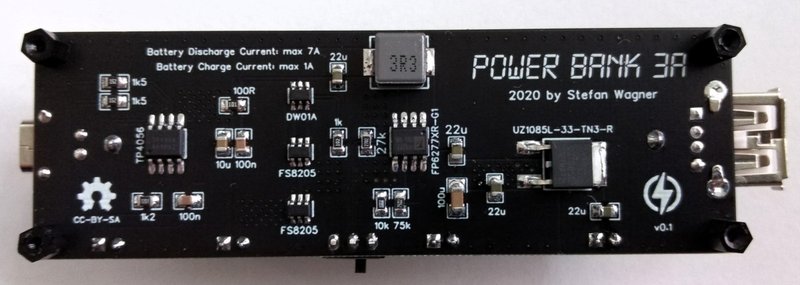

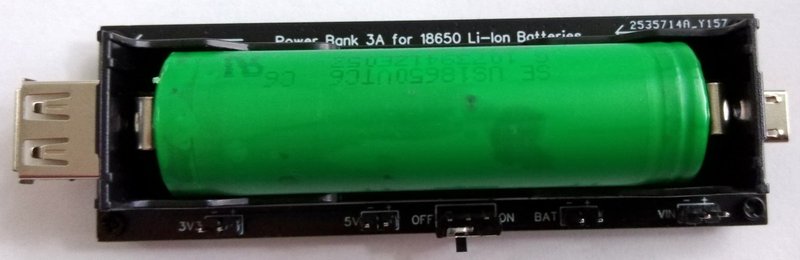

Повербанк на повышающем преобразователе FP6277 с выходами 5 В и 3,3 В током до 3 А. Возьмите хороший аккумулятор 18650 с низким внутренним сопротивлением, способный отдавать до 7 А!

2. Принцип работы

Для заряда применён TP4056 (U1) — законченный линейный зарядник с постоянным током и напряжением для одиночных литий-ионных аккумуляторов. Напряжение заряда фиксировано на 4,2 В, ток (до 1000 мА) задаётся одним внешним резистором (R3). TP4056 автоматически завершает цикл, когда ток падает до 1/10 заданного значения. Есть также контроль тока, блокировка при пониженном напряжении и автодозаряд.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/wagiminator/y-fp6277-power-bank
