Hamboo — умные часы на ESP32-S3 (сенсорный экран, беспроводная зарядка)

Умные часы на чипе ESP32-S3 — открытый проект «Hamboo».

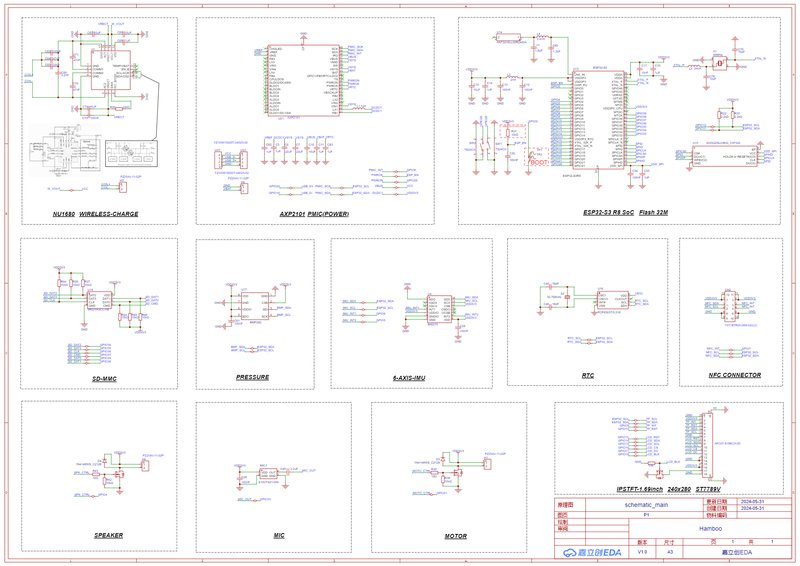

В аппаратную часть интегрированы сенсорный экран, беспроводная зарядка, гироскоп, барометр, микросхема управления питанием, динамик, вибромотор и внешний RTC. В последующих версиях планируется добавить NFC и датчики пульса и уровня кислорода в крови.

Основная плата — односторонняя, четырёхслойная, рассчитана на ручную пайку при малой толщине. Используются компоненты типоразмера 0402 (в антенной части — 0201). Отдельные платы: NFC на гибком шлейфе (FPC, ещё не проверена) и вторичная плата под датчик пульса и кислорода. Для изготовления рекомендована толщина 1,0 мм с контролем импеданса.

Часы пока в разработке: часть функций не проверена, ПО дорабатывается. Автор приглашает желающих присоединиться к развитию проекта. 3D-модель корпуса выполнена в Blender, исходники — по ссылкам на странице оригинала.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/hamboo-summer
