Hiland M8 - Самодельный измеритель L/C/ESR (доработанный)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- wegi1
- Лицензия
- Public Domain
Источник
https://oshwlab.com/wegi1/hiland-m8-diy-lc-ce-meter
Лицензия: Public Domain · атрибуция автора
Самодельный измеритель индуктивности, ёмкости и ESR на основе набора Hiland M8.
Доработки
C12 и R9 — для намеренного снижения импеданса их номиналы изменены с исходных у HILAND (10 мкФ; 47 кОм) на 470 нФ и 1 МОм.

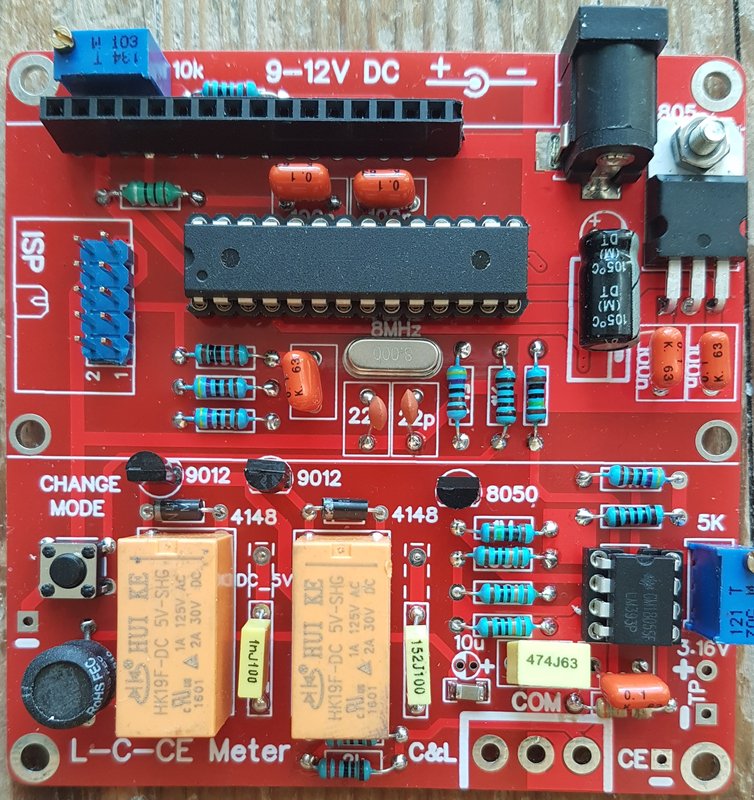

Добавлены опциональные SMD-площадки под неполярный конденсатор 10 мкФ.
Эти доработки расширили диапазон измерения малых ёмкостей.
