Источник питания 10 Вт открытого исполнения для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-709-10-w-single-output-open-frame-power-supply-for-appliances-using-innoswitch3-tn

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует одноканальный источник питания на 10 Вт открытого исполнения (open-frame) для бытовой техники. Основа — InnoSwitch3-TN (INN3073M) со встроенным синхронным выпрямлением.

Вход 85–265 В переменного тока, выход 5 В / 2 А. КПД выше 85 % при номинальном входе, потребление без нагрузки менее 15 мВт.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Источник питания 10 Вт открытого исполнения.
Микросхема-ключ InnoSwitch3-TN.
Вход 85–265 В AC, выход 5 В / 2 А.
КПД > 85 %, без нагрузки < 15 мВт.
Файлы: схема, инженерный отчёт.

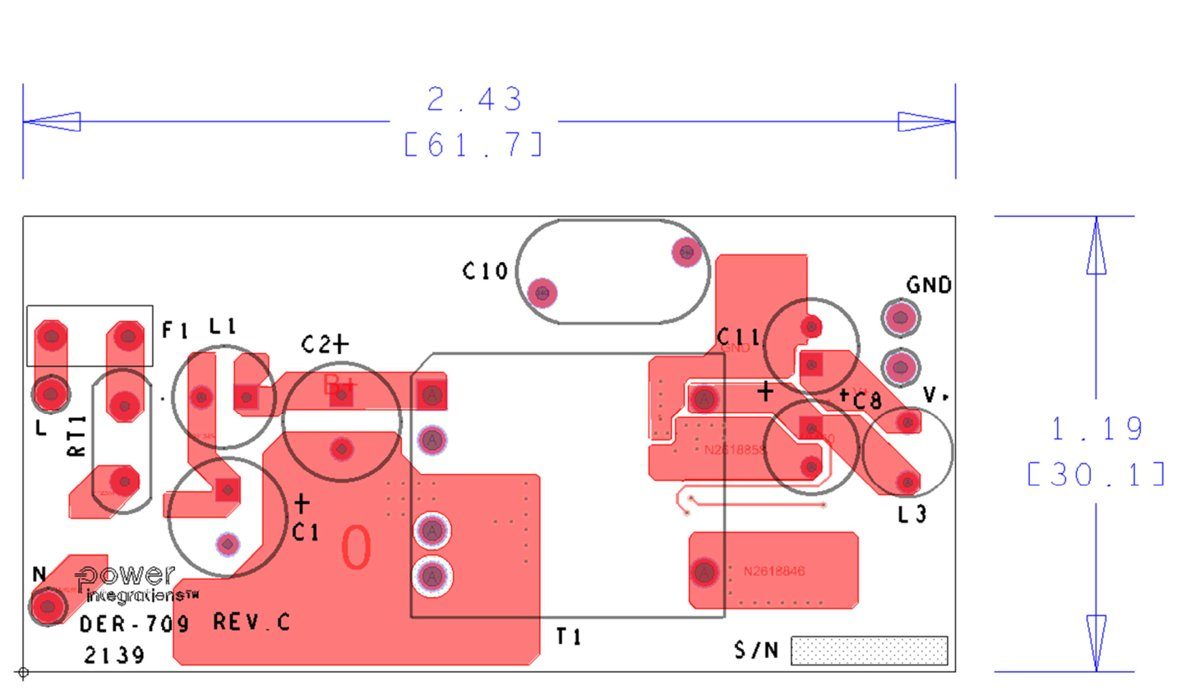

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
