Источник питания 12/6 Вт с выбираемым выходом для бытовой техники
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-998-12-w-or-6-w-selectable-output-voltage-appliance-power-supply-using-linkswitch-xt2sr
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует неизолированный обратноходовой источник питания на 12 или 6 Вт с выбираемым выходным напряжением (6 В или 12 В) для бытовой техники. Основа — микросхема-ключ LinkSwitch-XT2SR (LNK3773D).
Вход 90–265 В переменного тока, выходной ток 1 А.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 12/6 Вт с выбираемым выходом.
- Выбор 6 В или 12 В.
- Микросхема-ключ LinkSwitch-XT2SR.
- Файлы: схема, инженерный отчёт.

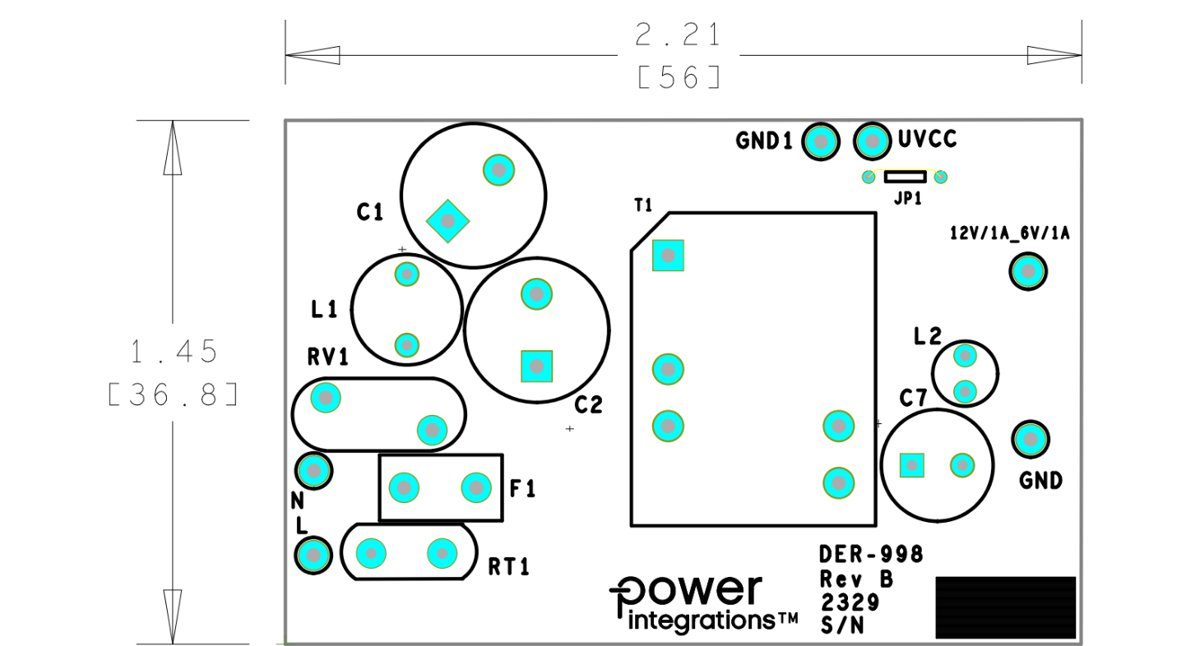

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
