Источник питания 120 Вт с планарным трансформатором для замены аккумулятора в 800-вольтовых электромобилях

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1054q-120-w-power-supply-planar-transformer-replacing-12-v-battery-800-v-bev-systems-using-innoswitch3-aq-1700-v-sic

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует обратноходовой источник питания на 120 Вт со сверхнизкопрофильным планарным трансформатором для 800-вольтовых электромобилей — замену вспомогательного свинцово-кислотного аккумулятора 12 В. Основа — InnoSwitch3-AQ с ключом на карбиде кремния 1700 В.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Источник питания 120 Вт с планарным трансформатором.
Замена аккумулятора 12 В в электромобилях.
Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
Для 800-вольтовых систем.
Файлы: схема, инженерный отчёт.

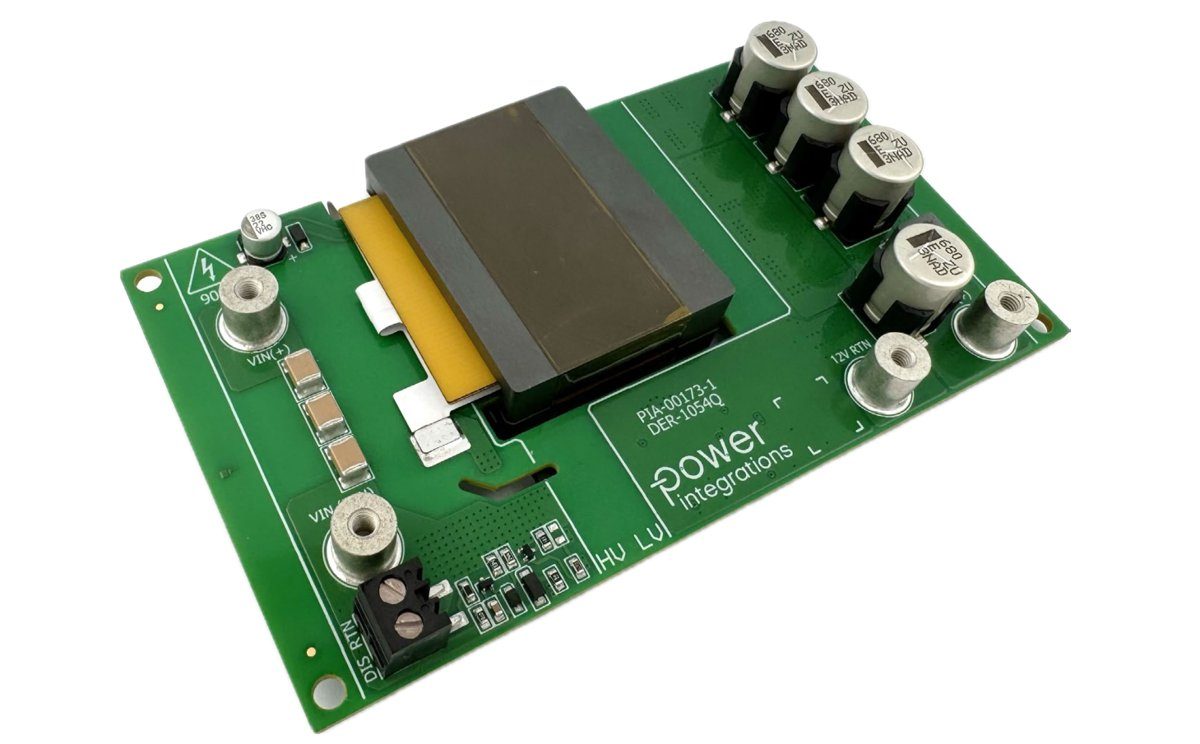

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
