Источник питания 18 Вт с планарным трансформатором для 800-вольтовых электромобилей

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1039q-18-w-power-supply-planar-transformer-800-v-bev-systems-using-innoswitch3-aq-1700-v-sic-switch

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует сверхкомпактный источник питания на 18 Вт с планарным трансформатором для питания драйверов затворов тягового инвертора или аварийных систем 800-вольтовых электромобилей. Основа — InnoSwitch3-AQ с ключом на карбиде кремния 1700 В (INN3949FQ).

Широкий вход 10–1000 В постоянного тока.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Источник питания 18 Вт с планарным трансформатором.
Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
Вход 10–1000 В DC.
Для 800-вольтовых электромобилей.
Файлы: схема, инженерный отчёт.

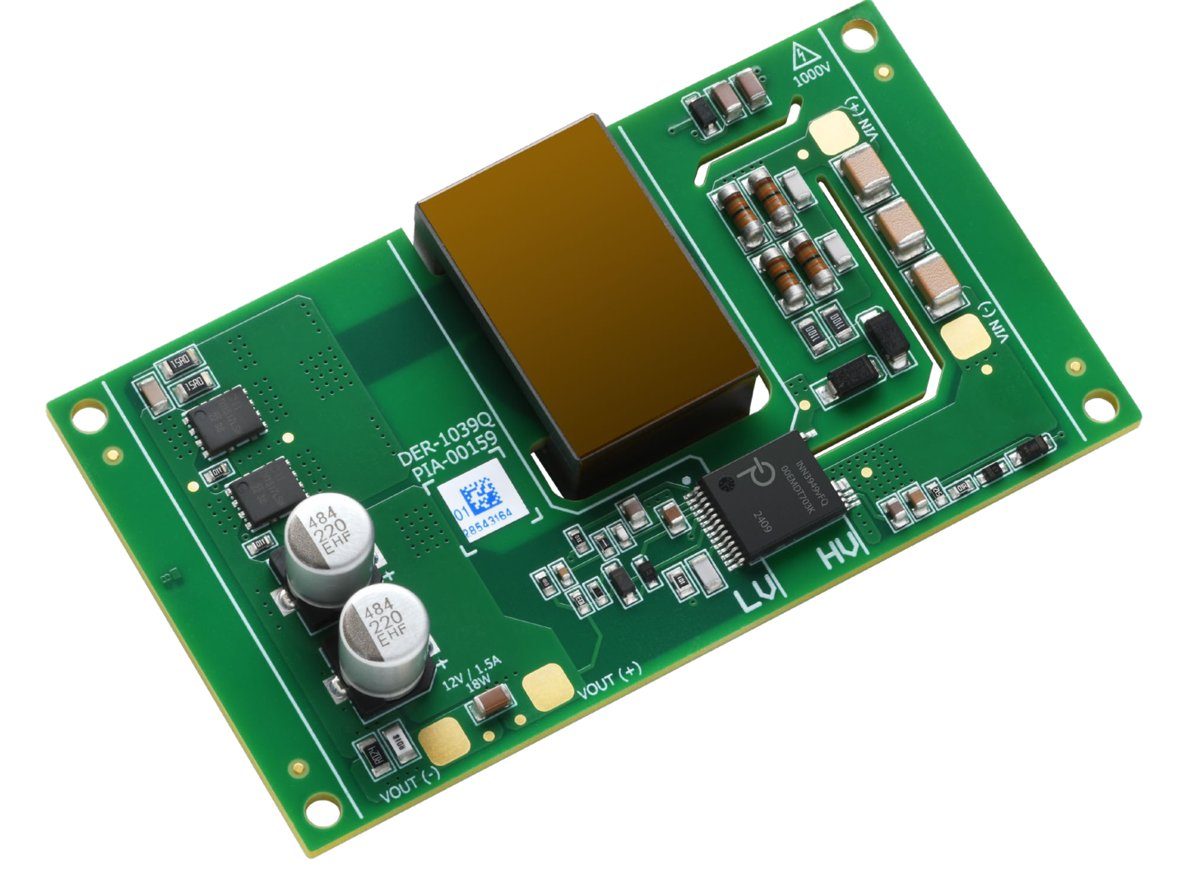

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
