Готовое устройство · источник Power Integrations
Источник питания 30 Вт со средним КПД выше 91 %
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-631-30-w-power-supply-91pct-average-efficiency
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует источник питания на 30 Вт для настенной розетки со средним КПД выше 91 %. Основа — InnoSwitch3-CP (INN3268C-H202).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 30 Вт.
- Средний КПД > 91 %.
- Микросхема-ключ InnoSwitch3-CP.
- Файлы: схема, инженерный отчёт.

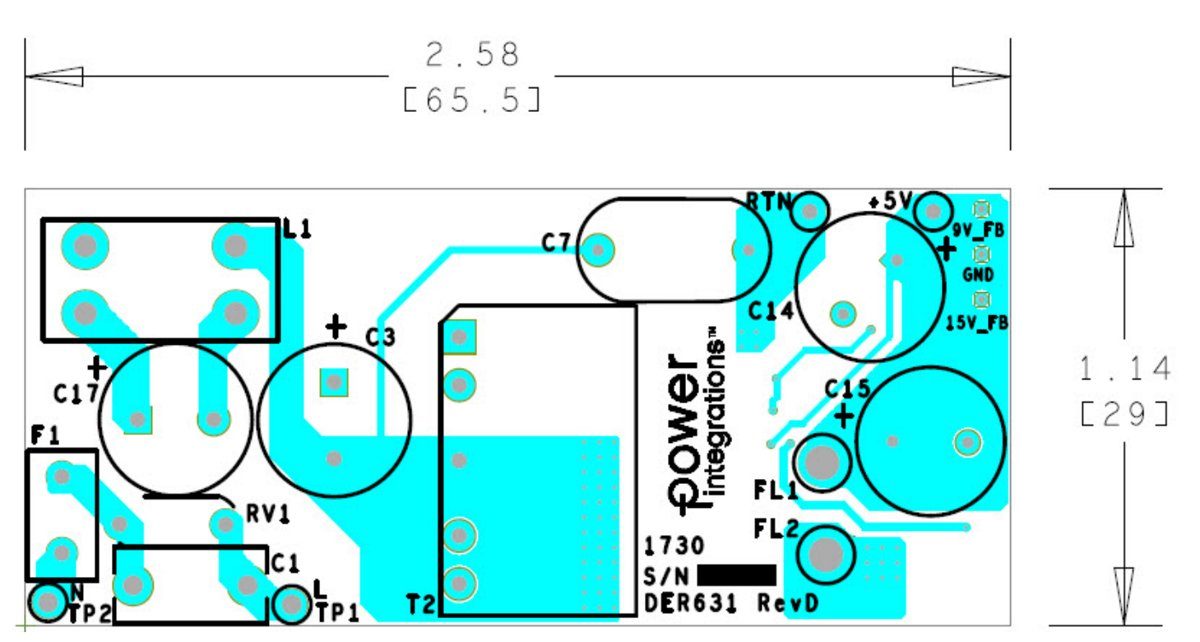

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
