Источник питания 35 Вт с планарным трансформатором для 800-вольтовых электромобилей
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-994q-35-w-power-supply-planar-transformer-800-v-bev-using-innoswitch3-aq-1700-v-sic-switch
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует источник питания на 35 Вт с планарным трансформатором для питания драйверов затворов тягового инвертора или аварийного питания 800-вольтовых электромобилей. Основа — InnoSwitch3-AQ с силовым ключом на карбиде кремния 1700 В (INN3947FQ).
Вход от 200 В постоянного тока и выше.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 35 Вт с планарным трансформатором.
- Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
- Для 800-вольтовых электромобилей.
- Файлы: схема, инженерный отчёт.

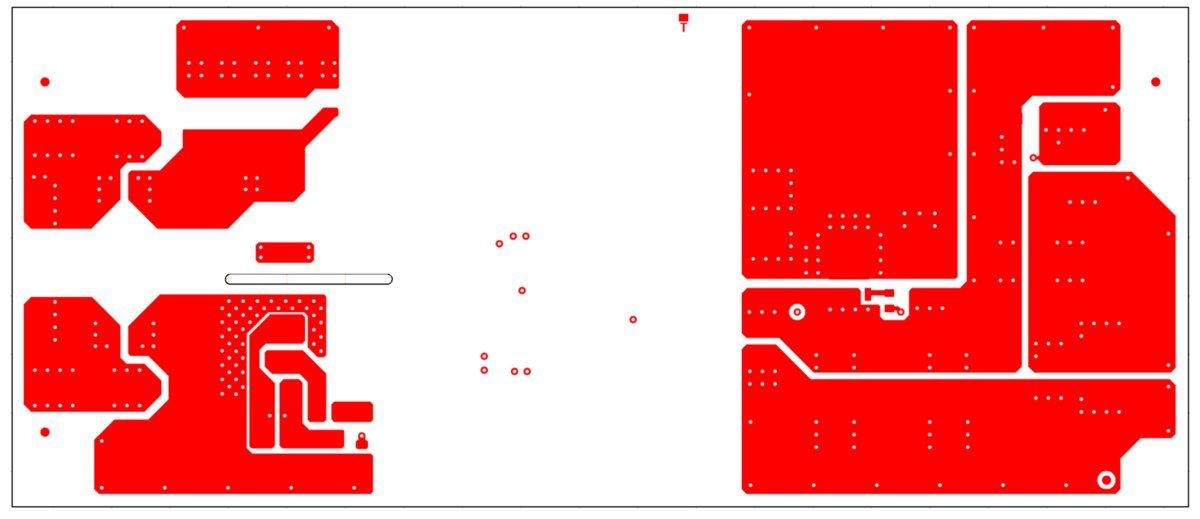

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
