Источник питания 40 Вт с регулируемым выходом и микроконтроллером
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-641-40-w-variable-output-3-v-to-8-v-5-8-v-20-v-constant-power-supply-using-innoswitch3-pro-and-microchips-pic16f18325
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует источник питания на 40 Вт с регулируемым выходом (3–8 В при 5 А; режим постоянной мощности 8–20 В). Основа — InnoSwitch3-Pro и микроконтроллер Microchip PIC16F18325.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 40 Вт с регулируемым выходом.
- Выход 3–8 В / 5 А и режим постоянной мощности.
- InnoSwitch3-Pro + микроконтроллер Microchip PIC16F18325.
- Файлы: схема, инженерный отчёт.

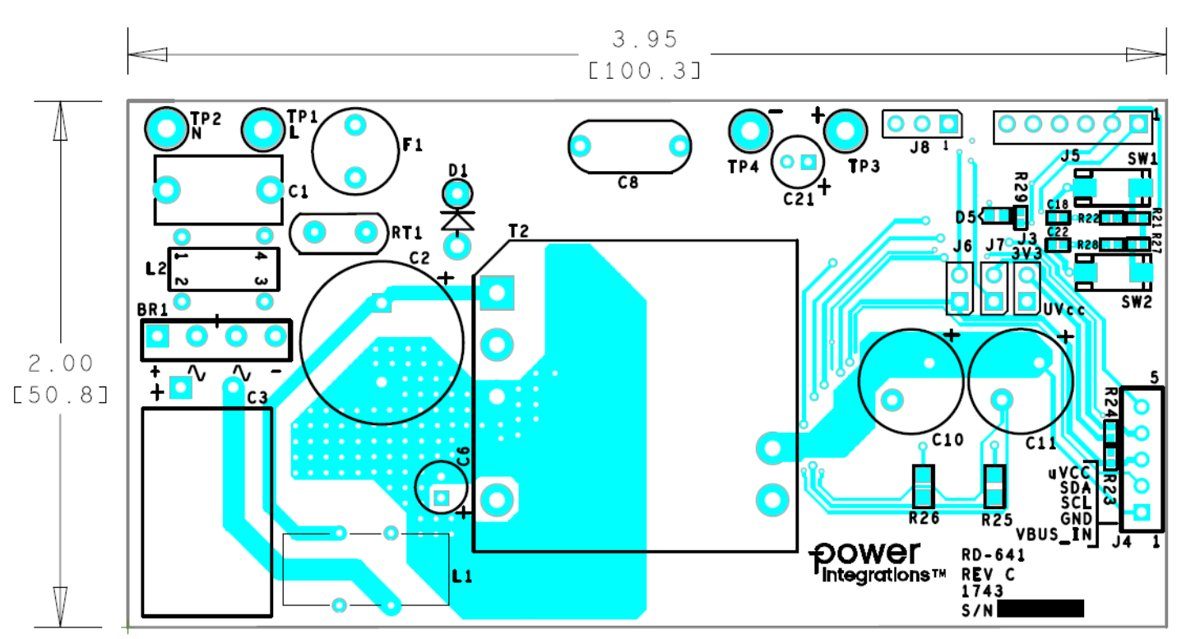

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
