Источник питания 45 Вт USB Power Delivery
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-536-45-w-usb-pd-power-supply
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует источник питания на 45 Вт с поддержкой USB Power Delivery. Основа — микросхема-ключ InnoSwitch3-CP и контроллер USB PD Cypress CYPD-2134.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 45 Вт USB Power Delivery.
- Микросхема-ключ InnoSwitch3-CP.
- Контроллер USB PD Cypress CYPD-2134.
- Файлы: схема, инженерный отчёт.

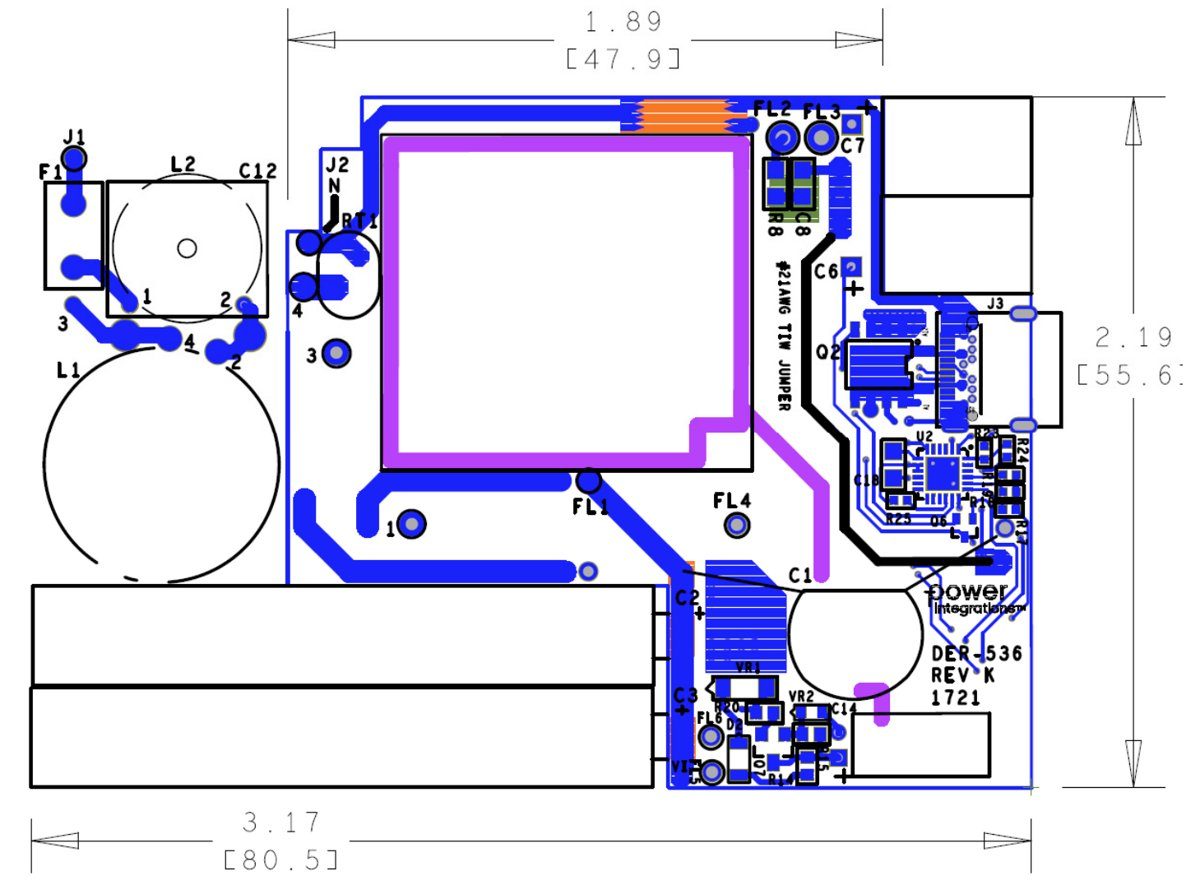

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
