Источник питания 60 Вт для настенной розетки с портами USB Type-C и Type-A
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-917-60-w-power-supply-wall-outlets-usb-type-ca-ports-using-innoswitch3-cp-powigan-technology
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует компактный источник питания на 60 Вт для настенных розеток и удлинителей с портами быстрой зарядки USB Type-C и Type-A. Основа — InnoSwitch3-CP с ключом на нитриде галлия (INN3270C-H203).
Вход 100–132 В переменного тока, выбираемые профили выходного напряжения для быстрой зарядки.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 60 Вт для настенной розетки.
- Порты быстрой зарядки USB Type-C и Type-A.
- Ключ на нитриде галлия InnoSwitch3-CP.
- Компактное исполнение.
- Файлы: схема, инженерный отчёт.

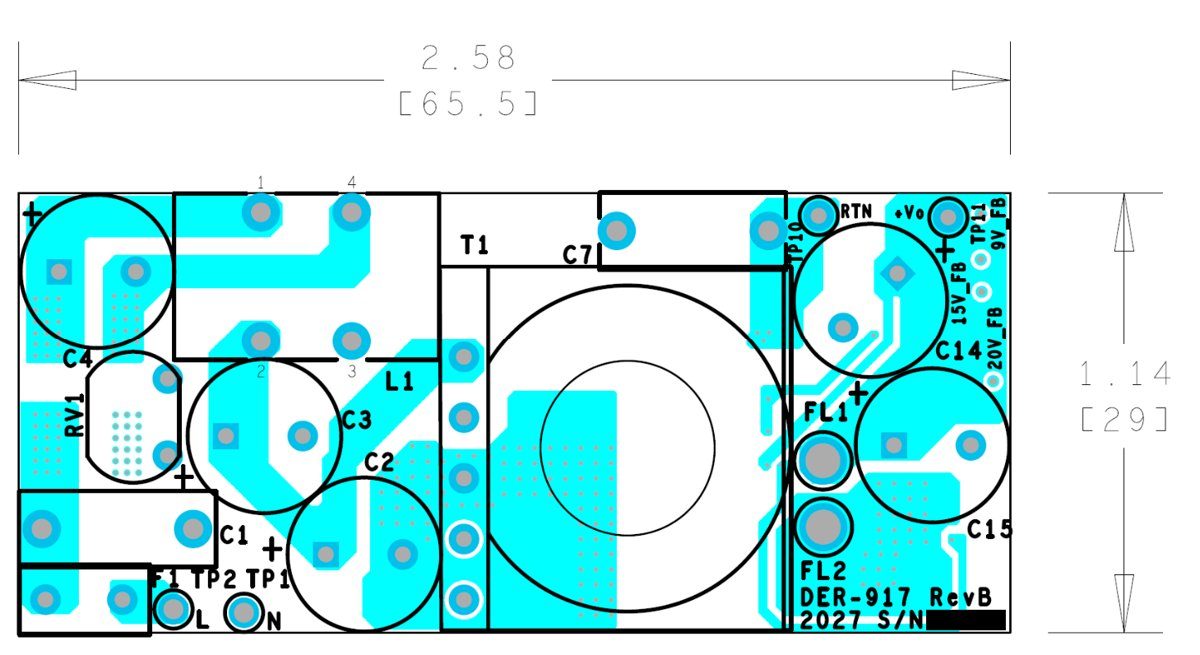

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
