Источник питания 70 Вт для замены 12-вольтового аккумулятора в 400-вольтовых электромобилях

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-1035q-70-w-power-supply-replacing-12-v-battery-400-v-bev-systems-using-innoswitch3-aq-1700-v-sic-switch

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует обратноходовой источник питания на 70 Вт для 400-вольтовых электромобилей — замену вспомогательного свинцово-кислотного аккумулятора 12 В. Основа — InnoSwitch3-AQ с силовым ключом на карбиде кремния 1700 В.

Сверхкомпактное исполнение высотой 30 мм, всего 66 компонентов с единственным силовым ключом 1700 В; полная нагрузка в диапазоне входа 190–450 В постоянного тока.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Источник питания 70 Вт (замена АКБ 12 В).
Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
Вход 190–450 В DC.
Сверхкомпактно: 30 мм, 66 компонентов.
Для 400-вольтовых электромобилей.
Файлы: схема, инженерный отчёт.

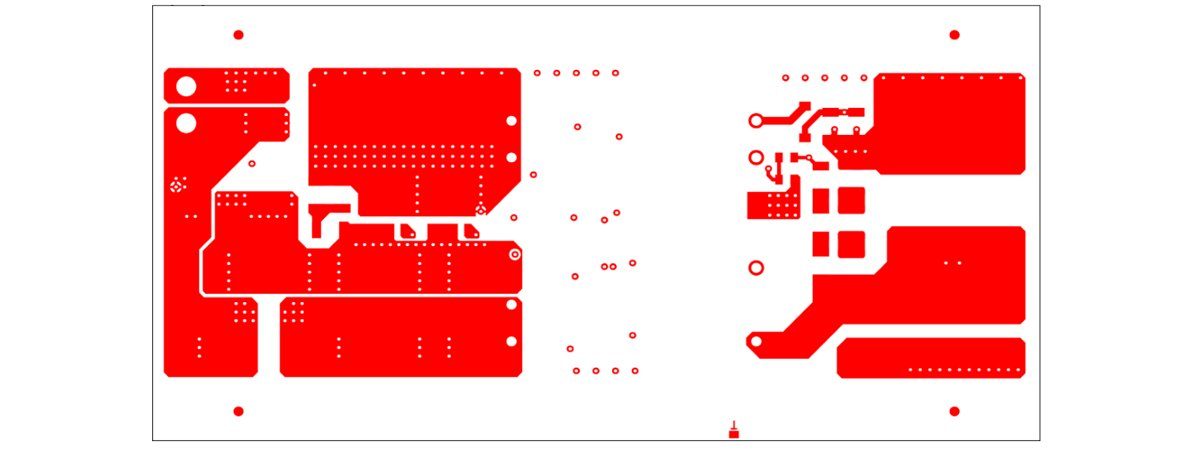

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
