Источник питания 8,4 Вт открытого исполнения для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-734-8pt4-w-open-frame-power-supply-appliances-using-linkswitch-3

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует источник питания на 8,4 Вт открытого исполнения (open-frame) с широким входом для бытовой техники. Основа — микросхема-ключ LinkSwitch-3 (LNK6407D).

Вход 90–265 В переменного тока, выход 12 В / 0,7 А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Источник питания 8,4 Вт открытого исполнения.
Широкий вход, для бытовой техники.
Микросхема-ключ LinkSwitch-3.
Вход 90–265 В AC, выход 12 В / 0,7 А.
Файлы: схема, инженерный отчёт.

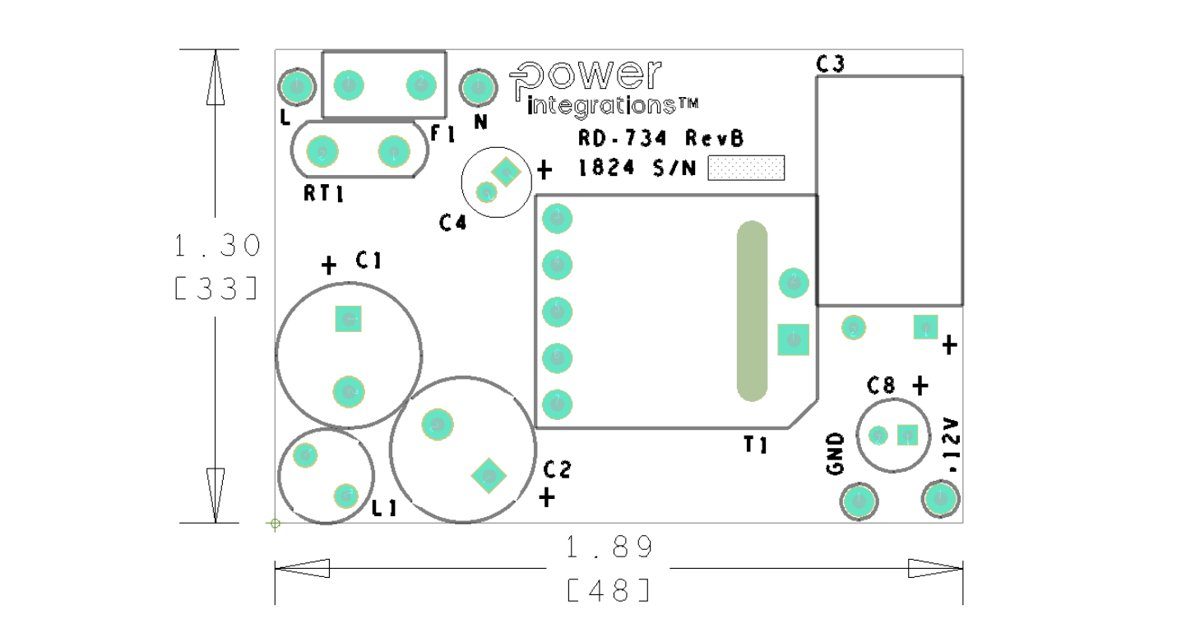

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
