Источник питания 86 Вт для шины 800 В электромобилей
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-952q-86-w-power-supply-800-v-bus-using-innoswitch3-aq-1700-v-sic-switch
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует обратноходовой источник питания на 86 Вт для вспомогательного оборудования 800-вольтовых электромобилей. Основа — InnoSwitch3-AQ с силовым ключом на карбиде кремния 1700 В (INN3947CQ) — первый в автомобильной отрасли прибор такого класса.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания 86 Вт для шины 800 В.
- Ключ на карбиде кремния 1700 В (InnoSwitch3-AQ).
- Для вспомогательного оборудования электромобилей.
- Файлы: схема, инженерный отчёт.

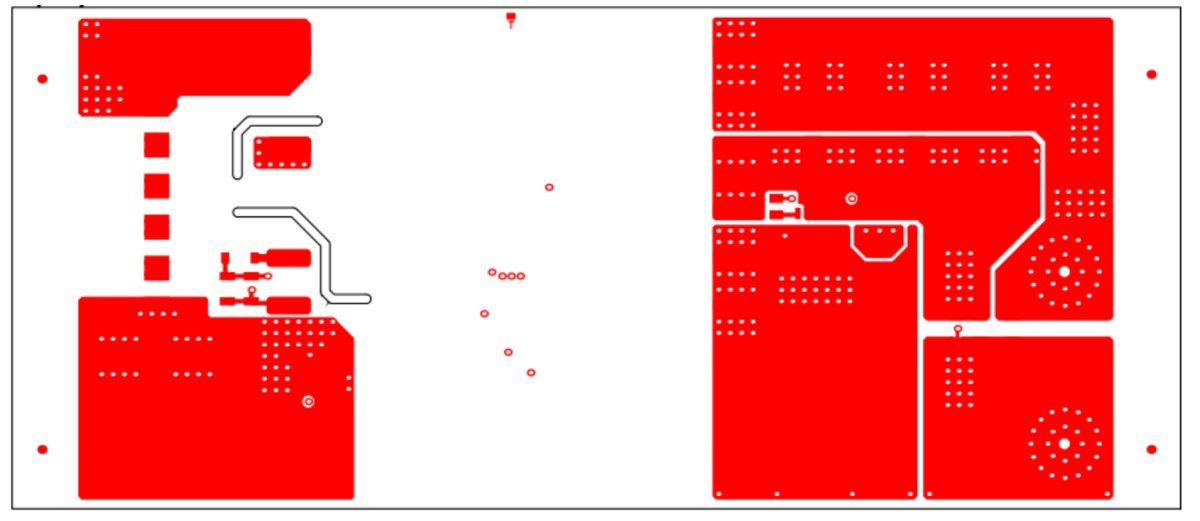

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
