Источник питания USB 45 Вт с выбираемым выходным напряжением
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-748-45-w-selectable-output-voltage-usb-power-supply-using-innoswitch3-cp-powigan-technology-inn3279c-h222
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует источник питания USB на 45 Вт с выбираемым выходным напряжением (5/9/15 В). Основа — InnoSwitch3-CP с ключом на нитриде галлия (INN3279C-H222).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Источник питания USB 45 Вт.
- Выбираемый выход 5/9/15 В.
- Ключ на нитриде галлия InnoSwitch3-CP.
- Файлы: схема, инженерный отчёт.

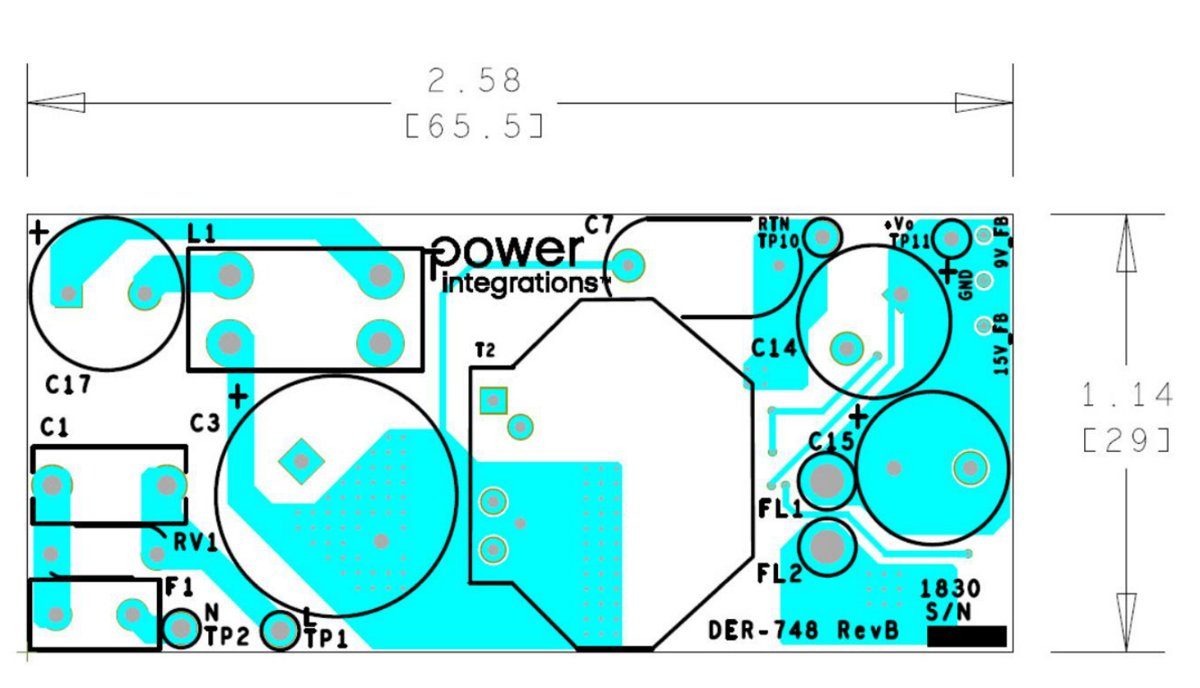

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
