Изолированный обратноходовой адаптер питания 45 Вт (20 В / 2,25 А)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-909-45-w-isolated-flyback-adapter-using-innoswitch3-ep-750-v-powigan-switch
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой адаптер на 45 Вт для бытового и промышленного применения. Основа — InnoSwitch3-EP с ключом на нитриде галлия (INN3678C-H606).
Универсальный вход 90–265 В переменного тока, выход 20 В / 2,25 А, потребление без нагрузки менее 30 мВт.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Изолированный обратноходовой адаптер 45 Вт.
- Ключ на нитриде галлия InnoSwitch3-EP.
- Вход 90–265 В AC, выход 20 В / 2,25 А.
- Потребление без нагрузки < 30 мВт.
- Файлы: схема, инженерный отчёт.

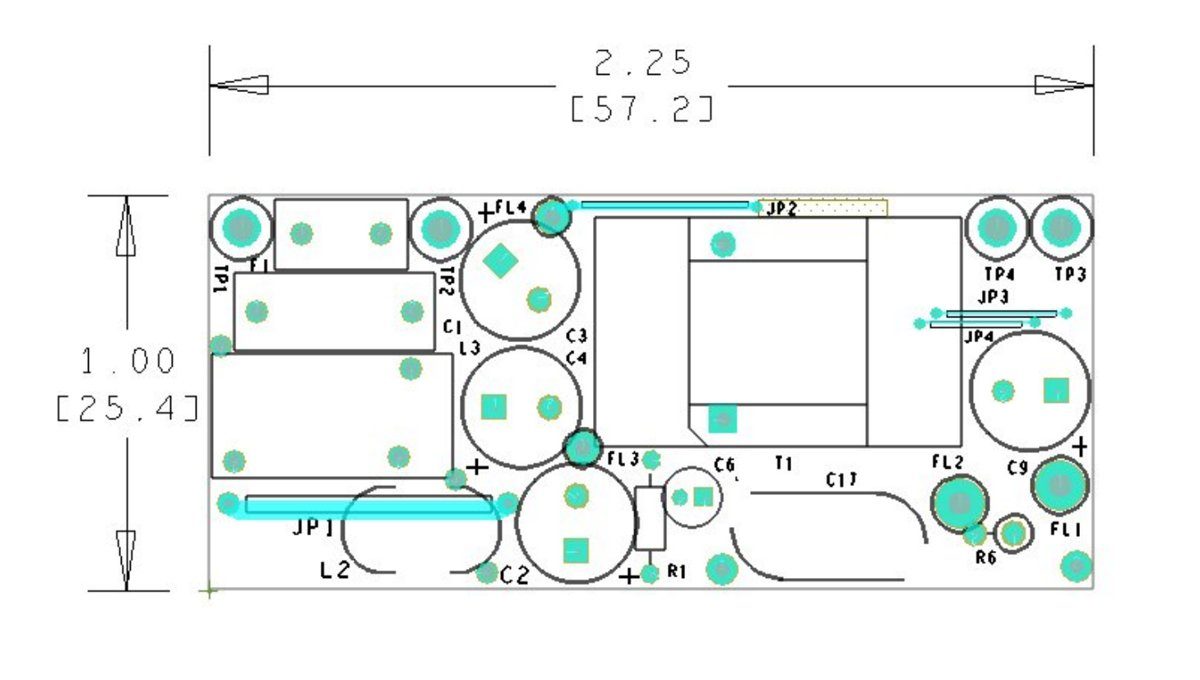

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
