Изолированный обратноходовой источник питания 100 Вт со сверхшироким входом постоянного тока
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1087-100-w-isolated-flyback-power-supply-ultra-wide-vdc-input-range-using-innomux2-ep-1700-v-powigan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой преобразователь на 100 Вт со сверхшироким входом постоянного тока для промышленных источников питания. Основа — InnoMux2-EP с ключом на нитриде галлия 1700 В (IMX2353F-H418) — первый в мире прибор такого класса на 1700 В.
Вход 300–1000 В постоянного тока, выход 24 В / 4,2 А. КПД выше 90 % при полной нагрузке, переключение при нулевом напряжении (ZVS).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Обратноходовой источник 100 Вт, сверхширокий вход.
- Ключ на нитриде галлия 1700 В (InnoMux2-EP).
- Вход 300–1000 В DC, выход 24 В / 4,2 А.
- КПД > 90 %, переключение при нулевом напряжении.
- Для промышленных источников питания.
- Файлы: схема, инженерный отчёт.

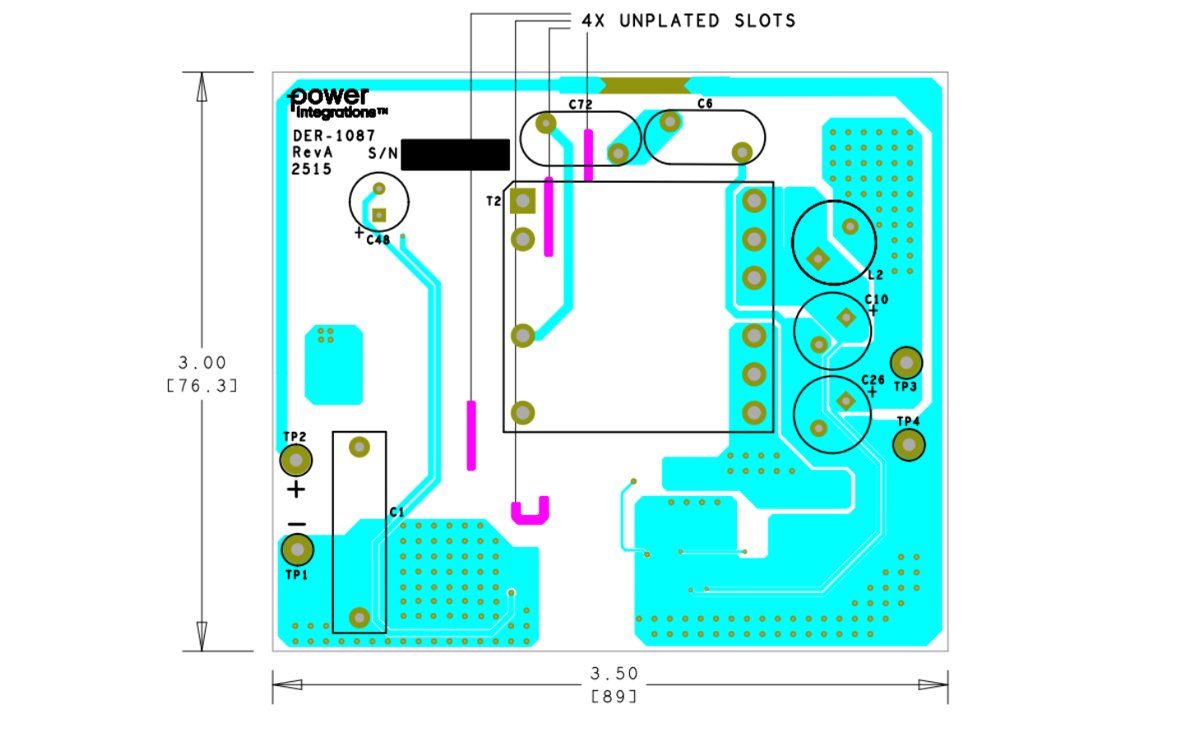

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
