Изолированный обратноходовой источник питания 120 Вт (24 В / 5 А)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1026-120-w-isolated-flyback-power-supply-using-topswitch-jx
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой источник питания на 120 Вт на базе микросхемы-ключа TOPSwitch-JX (TOP271EG).
Вход 85–265 В переменного тока, выход 24 В / 5 А. КПД 88,5 % при 115 В и 90 % при 230 В, потребление без нагрузки 210 мВт при 230 В.

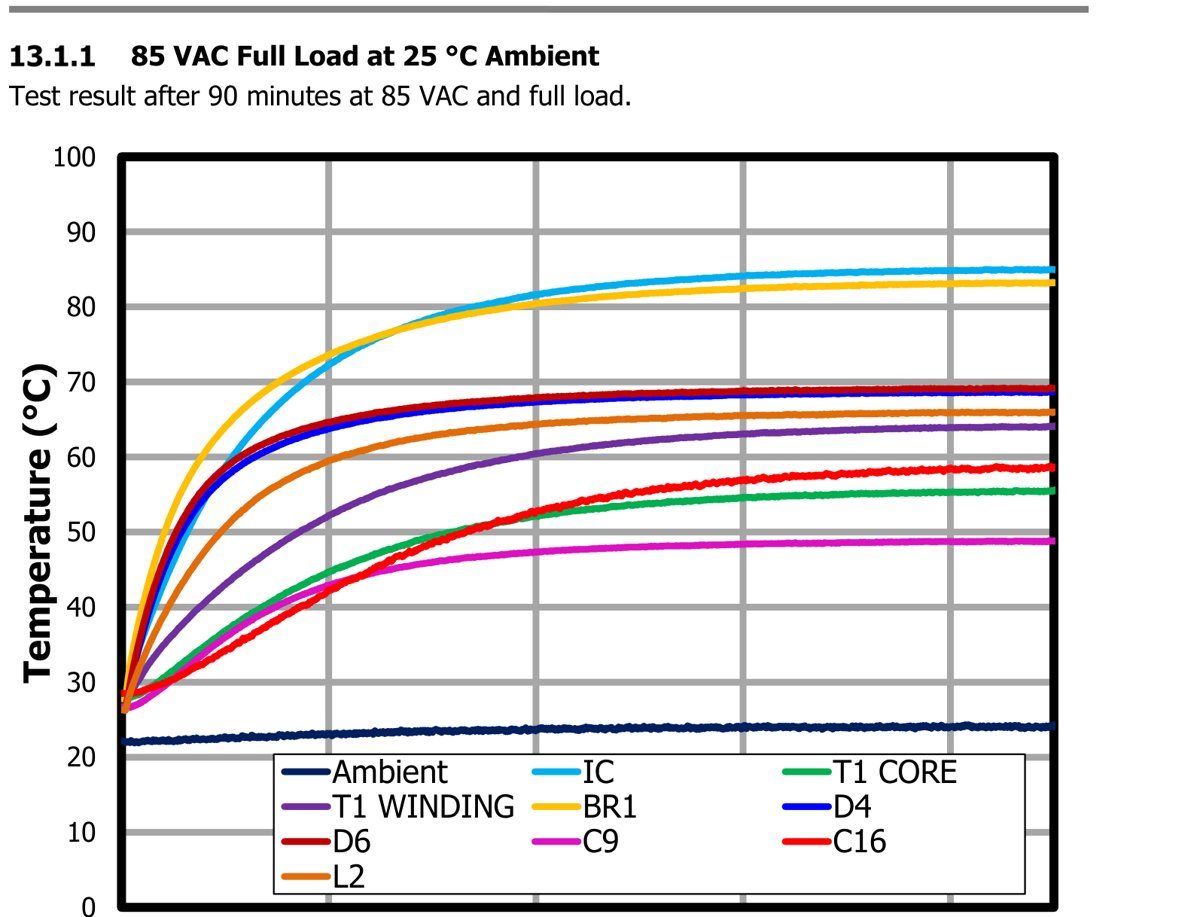

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Изолированный обратноходовой источник 120 Вт.
- Микросхема-ключ TOPSwitch-JX.
- Вход 85–265 В AC, выход 24 В / 5 А.
- КПД до 90 % при 230 В.
- Потребление без нагрузки 210 мВт.
- Файлы: схема, инженерный отчёт.
Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
