Изолированный обратноходовой источник питания 120 Вт (24 В / 5 А) для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-762-120-w-isolated-flyback-power-supply-using-linkswitch-hp

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный обратноходовой источник питания на 120 Вт для бытовой техники на базе микросхемы-ключа LinkSwitch-HP (LNK6779E).

Вход 85–265 В переменного тока, выход 24 В / 5 А. Частота 132 кГц для малого трансформатора; КПД 88 % при 115 В и 90 % при 230 В.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Изолированный обратноходовой источник 120 Вт.
Микросхема-ключ LinkSwitch-HP.
Вход 85–265 В AC, выход 24 В / 5 А.
Частота 132 кГц, малый трансформатор.
Файлы: схема, инженерный отчёт.

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

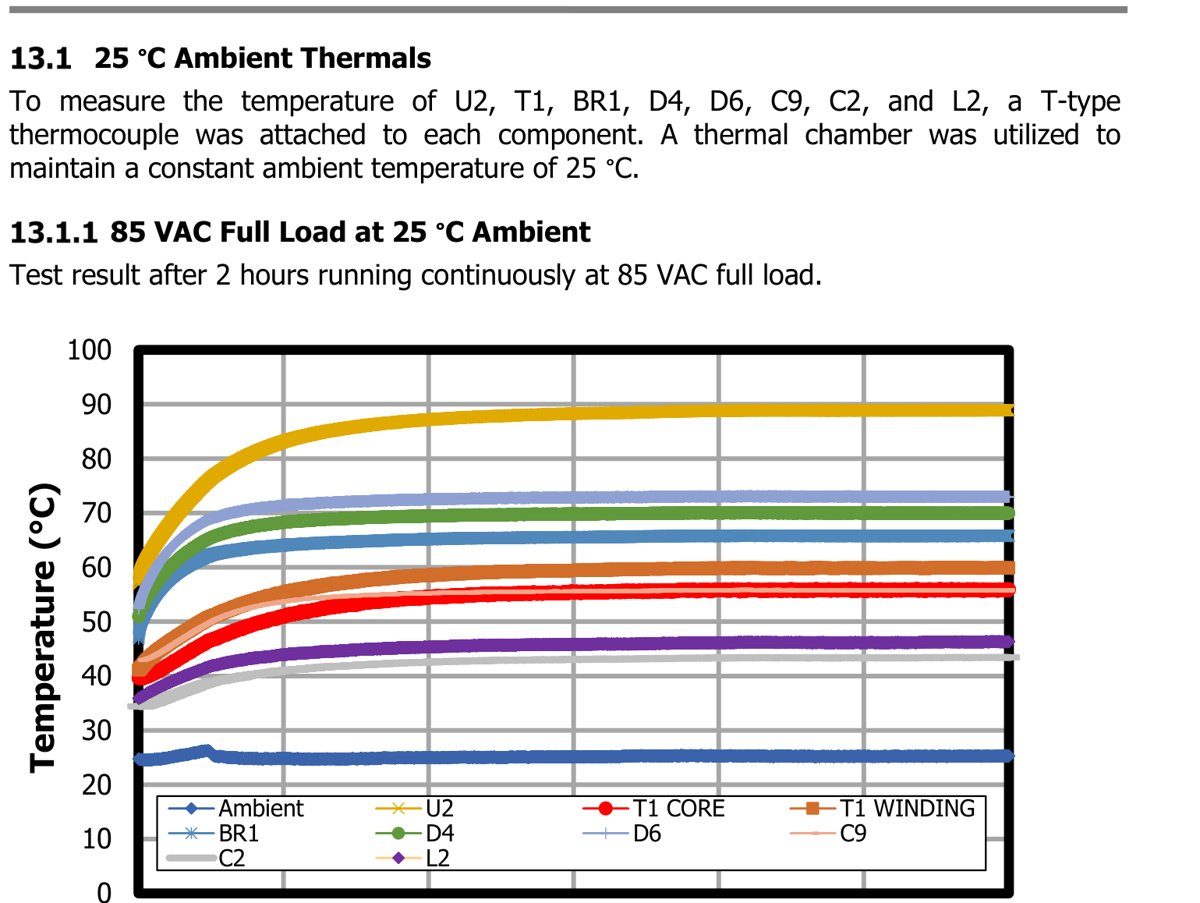

Инженерный отчёт (PDF)HTML
