Изолированный обратноходовой источник питания 120 Вт (пик 150 Вт) для бытовой техники
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1032-120-w-isolated-flyback-150-w-peak-power-appliances-using-innoswitch4-qr
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой источник питания на 120 Вт длительной мощности с пиковой мощностью 150 Вт (до 100 мс) для бытовой техники. Основа — InnoSwitch4-QR с ключом на нитриде галлия (INN4277C-H185).
КПД выше 95,4 % при полной нагрузке (230 В), потребление в дежурном режиме менее 100 мВт, работа без оптопары, быстрая реакция на скачки нагрузки.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Обратноходовой источник 120 Вт (пик 150 Вт).
- Ключ на нитриде галлия (InnoSwitch4-QR).
- КПД > 95,4 % при 230 В.
- Дежурное потребление < 100 мВт.
- Работа без оптопары.
- Файлы: схема, инженерный отчёт.

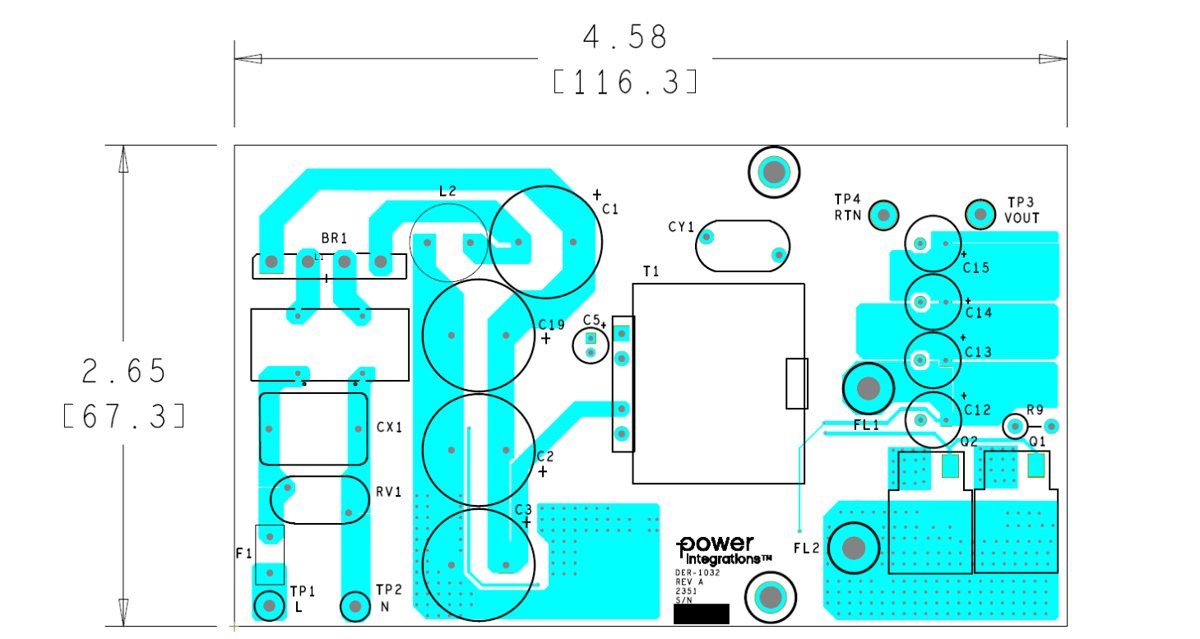

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
